Cod articol: US19.03.160B

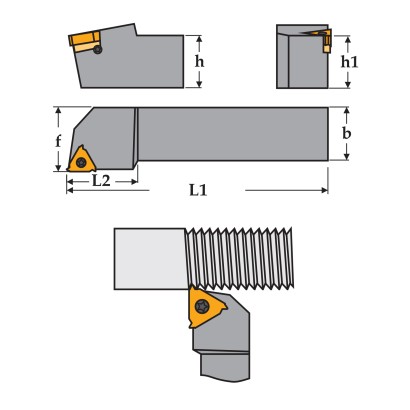

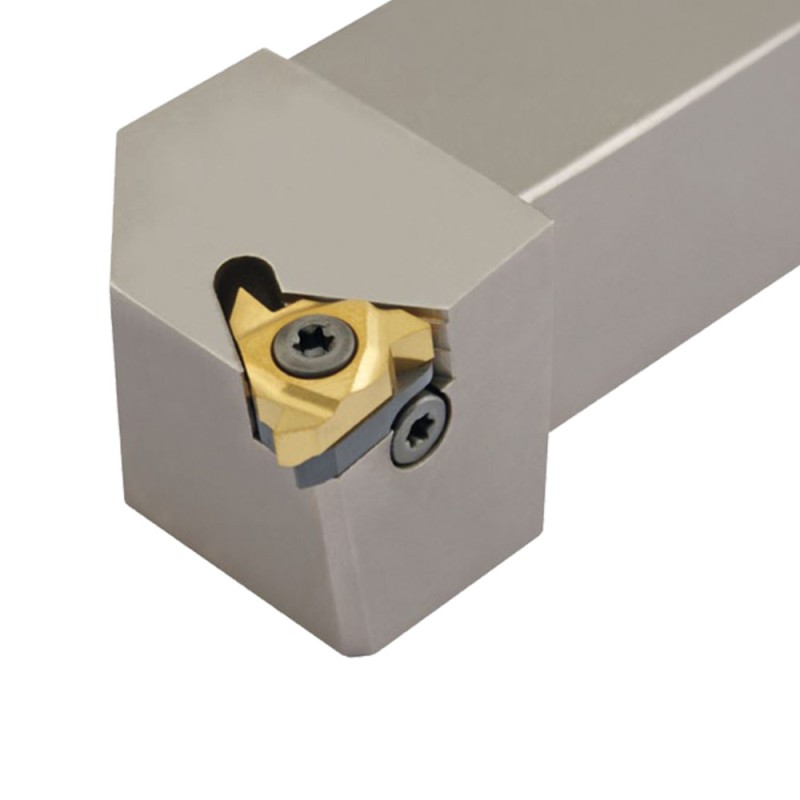

Suporți pentru filetare exterioară cu plăcuțe negative
Prinderea centrală cu șurub garantează o fixare sigură și precisă
Filtreaza variantele:
| Problemă | Cauza problemei | Soluție |
|
Eroare de pas (La mașini CNC)
|
Pornire prea aproiată de piesa de prelucrat. Viteza de rotație este prea mare.
|
Îndepărtați-vă de piesa de prelucrat. Reduceți viteza de rotație cu câte 10% până la rezultatul corect.
|
|
Filet întrerupt pe o singură parte
|
Setare incorectă a unghiului. | Re-verificați diagrama. Verificați înălțimea la centru. |
|
Filet întrerupt pe ambele părți
|
Viteză de avans prea mică. |
Măriți viteza de filetare. Verificați înălțimea la centru. Comparați viteza de filetare cu viteza de strunjire.
|
| Așchii prea lungi |
Geometrie incorectă a plăcuței. Viteză de avans incorectă.
|
Folosiți plăcuța adecvată. Ajustați viteza de avans.
|
| Filet insuficient de profilat |
Plăcuța nu prelucrează piesa. Diametru efectiv incorect.
|
Uzura excesivă a sculei sau a plăcuței. Verificați diametrele de prelucrare.
|
Fisa tehnica
