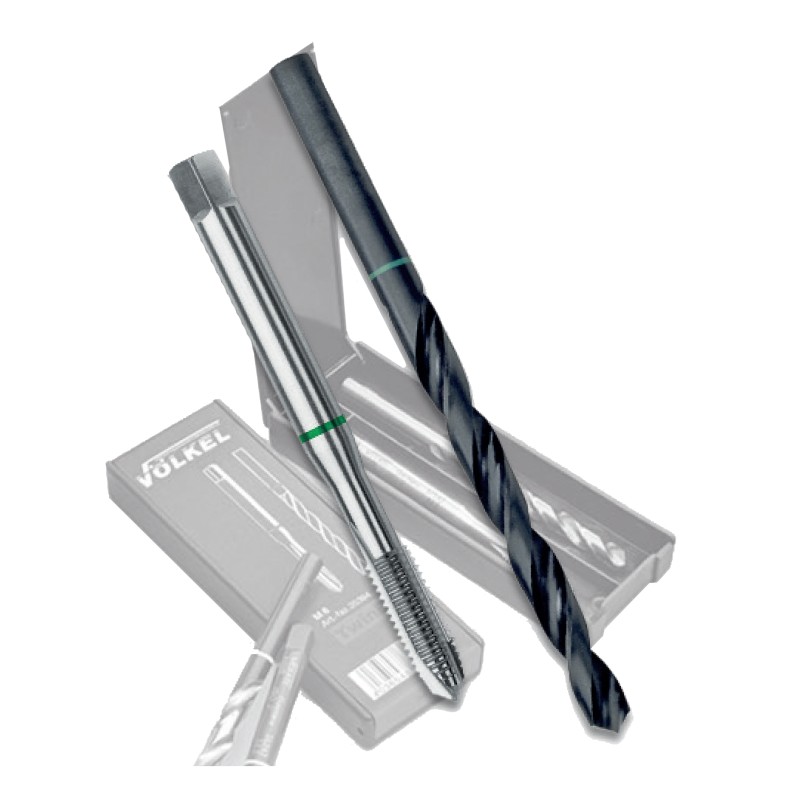

Seturi TwinBox, forma C 39° RSP tarod HSS-E, banda verde + burghiu, DIN 371-376, VOLKEL

Seturi TwinBox, forma C 39° RSP tarod HSS-E, banda verde + burghiu, DIN 371-376, VOLKEL

Cod articol: US19.03.096D01

De la 71,33 lei

Cu TVA Livrare in 1-3 zile

Material: HSSE-E

Filet metric

Forma C 39° RSP

Pentru mai multe informatii apasati pe " "

Pentru o vizibilitate mai buna pe mobil, rotiti telefonul

Vezi variante

Descriere

Filtreaza variantele:

DIN

Ø (mm)

Ø (burgiu)

Cantitate / Ambalare

Reseteaza filtrele

Seturi TwinBox, forma C 39° RSP tarod HSS-E, banda verde + burghiu, DIN 371-376, VOLKEL

APLICATII

materiale neabrazive până la 1000 N/mm²

oțel nealiat și slab aliat

fontă maleabilă

aliaje cu zinc

TAROD BANDA VERDE HSS-E

Forma C/39° RSP pentru găuri înfundate

BURGHIU

elicoidale HSS-Co, DIN 338, tip N, pe dreapta, 118°, elice 25-30°

CARACTERISTICI

Tarod banda verde

Filet metric DIN ISO 13

Precum oţelul rapid HSS, cu aliaj de cobalt

Acest material rezistent la căldură este utilizat pentru prelucrarea materialelor cu o rezistenţă mai ridicată şi la canalele lungi de tăiere cu încălzire puternică corespunzătoare

Procentul de 5% de cobalt asigură o rezistenţă la căldură mai ridicată, precum şi o capacitate de încărcare mai ridicată

Clasa de rezistență 1000 N/mm²

Pentru gauri infundate

Directie filetare: Dreapta

Toleranța filetului M / Mf conform DIN ISO 13

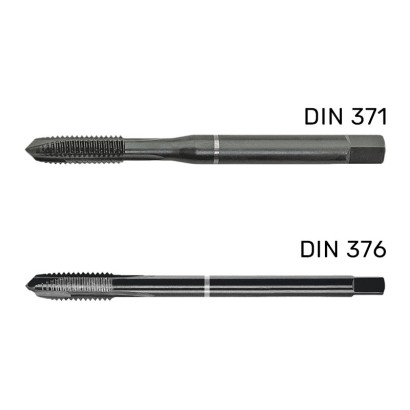

DIN 371 - Tarozi universali cu tijă întărită

DIN 376 - Tarozi universali cu tijă de evacuare

Forma C/39° RSP

Caneluri elicoidale 39°, filet de intrare cu 2-3 spire teșite, pentru găuri înfundate

Prindere

TAROZI DE MASINA CU INEL COLORAT

Scule specializate - produc rezultate optime

Dimensiunea nu este suficientă!

Pentru materiale cum ar fi oțel aliat sau rezistent la uzură, oțelul inoxidabil cu așchie lungă, fonta / fonta grafitată, alama, materiale cu rezistență mare, motto-ul "unul pentru toate" produce rezultate slabe

Rezultatele optime le obțineți cu tarozii Völkel cu inel colorat alegând scula corectă pentru fiecare material

Astfel veți beneficia de o geometrie optimă a sculei și o calitate superioară a filetării

INEL	LUBRIFIANT	VITEZA DE TAIERE (m/min)
Oțel nealiat și slab aliat, așchie scurtă	ulei / emulsie de ulei	10 - 20
Materiale abrazive, așchie scurtă	ulei / emulsie de ulei	6 - 15
Oțel refractar, așchie lungă	ulei	4 - 8
Oțel refractar, așchie scurtă	ulei	4 - 8
Otel de cementare, aschie scurta	ulei	4 - 8
Oțel de scule, până la 1200 N/mm2	ulei	2 - 5
Oțel de scule, peste 1200 N/mm2	ulei	2 - 5
Oțel inoxidabil, așchie scurtă	ulei	5 - 10
Oțel inoxidabil, așchie lungă	ulei	5 - 10
Fontă cenușie	kerosen / taiere uscata	6 - 20
Fontă cu grafit granular	kerosen / taiere uscata	6 - 20
Fontă maleabila	emulsie de ulei	6 - 12
Alamă, așchie scurtă	emulsie de ulei	20 - 30
Alamă, așchie lungă	ulei / emulsie de ulei	10 - 15
Bronz, așchie scurtă	ulei / emulsie de ulei	6 - 15
Bronz, așchie lungă	ulei / emulsie de ulei	6 - 15
Cupru	ulei / emulsie de ulei	10 - 15
Aliaje de aluminiu, așchie scurtă	ulei / emulsie de ulei	15 - 30
Aliaje de aluminiu, așchie lungă	emulsie de ulei	10 - 20
Aliaje de zinc	ulei / emulsie de ulei	10 - 15
Aliaje de magneziu	emulsie de ulei / taiere uscata	10 - 20
Titan, așchie scurtă	ulei	3 - 4
Titan, așchie lungă	ulei	3 - 4
Termoplaste	emulsie de ulei / taiere uscata	5 - 15
Duroplaste	taiere uscata	5 - 15

UTILIZARE

INEL	UTILIZARE	FILET	TAROD

D – diametru nominal

D2 – diametrul cozii

D3 – diametrul gâtului

D4 – diametrul vârfului

D5 – diametrul pânzei

L1 – lungimea totală

L2 – lungimea filetului

L3 – lungimea gâtului

L4 – lungimea prinderii

P – pasul filetului

a – prindere

m – lățimea de contact

n – lățimea canelurii

α – unghi de degajare

γ – unghi de așezare

α1 – unghiul flancurilor filetului

UTILIZARE TAROZI

Tarozi de mână (set de 2 sau 3 buc.)

Tarod de degroșare (nr. 1)

Filet de intrare cu 6-8 spire

La tarodul pentru filetare manuală este valabil faptul că după două rotiri ale tarodului trebuie realizată un sfert de rotaţie înapoi pentru a rupe şpanul

Astfel încărcarea pe tarod scade.

Tarod intermediar (nr. 2)

Filet de intrare cu 4-5 spire

Tarod de finisare (nr. 3)

Filet de intrare cu 2-3 spire

Tarozi de masina (universali)

Filetarea se face cu un singur tarod

Pentru filetarea pe mașină trebuie aleasă în mod corespunzător turația corectă

Ei pot fi utilizați și ca tarozi de mână

Insertii pentru repararea filetelor

Fabricate din oțel de înaltă calitate

Cr Ni, inserțiile V-COIL asigură un filet interior de înaltă calitate care rezistă la temperatură ridicată și coroziune

Recomandari

În primul rând trebuie identificat cât mai bine materialul în care se va executa filetul. Fiecare tip de tarod a fost proiectat și executat astfel încât să asigure o filetare optimă pentru fiecare material în parte (diferă atât duritatea materialului cât și forma șpanului)

Pentru execuția unui filet corespunzător, geometria (dimensiunile orificiului) trebuie respectată cu mare strictețe

Pentru mărirea duratei de tăiere a uneltei şi pentru calitatea optimă a suprafeţei se vor utiliza uleiuri de răcire a sculelor aşchietoare sau alţi agenţi de răcire pentru ungere, întrucât aceştia reduc frecarea dintre aşchie şi tarod (deci şi momentul de rotaţie necesar)
