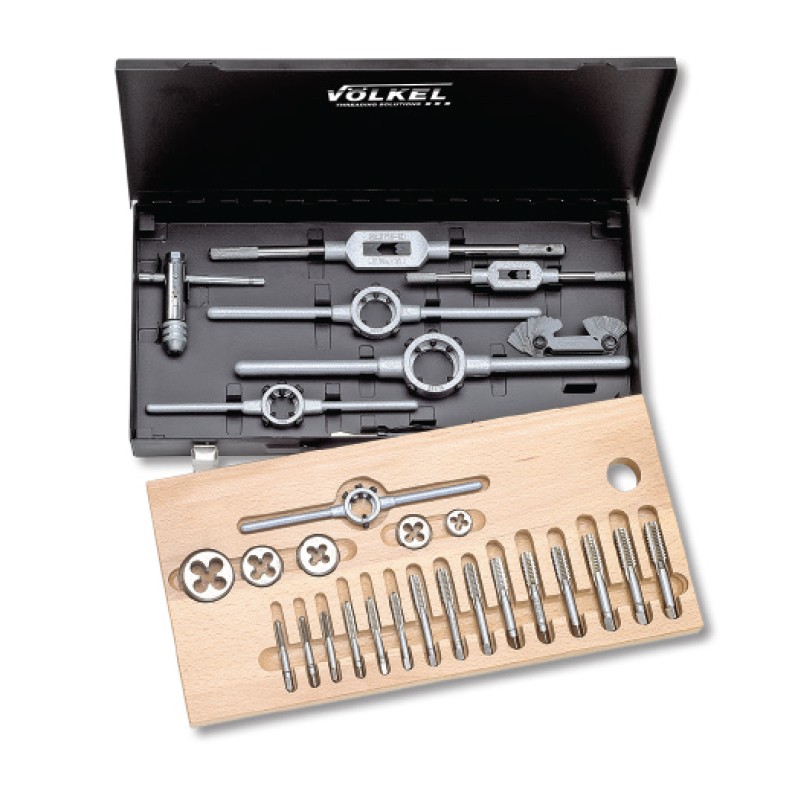

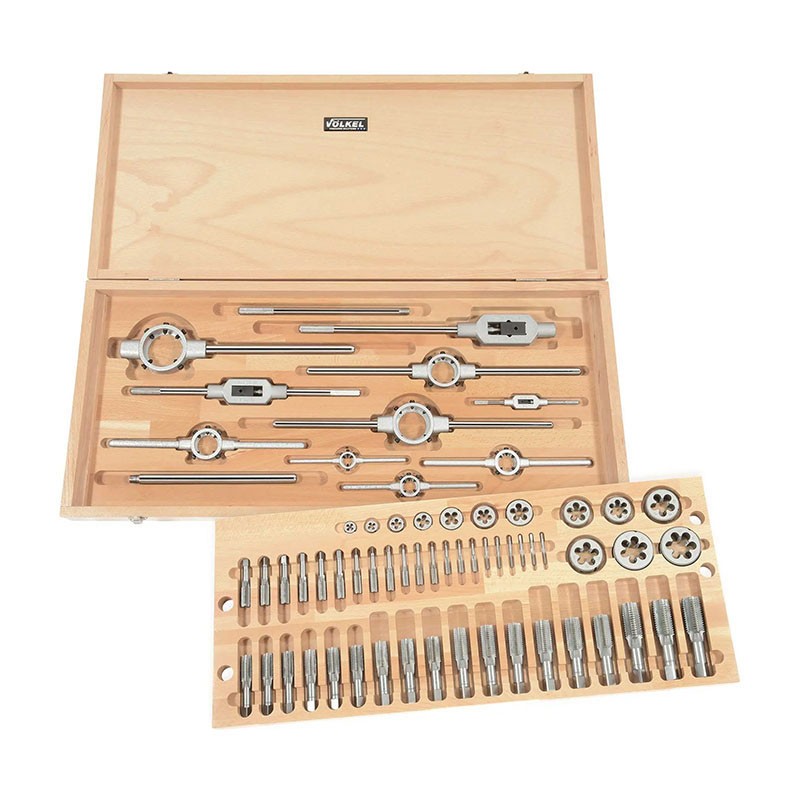

Trusa filetare cu tarozi de mana si filiere, HSS-G, filet Ww (BSW) dreapta, 62 piese, gaurire strapunsa si infundata, Volkel

Filetul Whitworth (BSW) (British Standard Whitworth)

Este un standard de filet imperial britanic, caracterizat prin unghiul de profil de 55° și vârf/fund rotunjit

Caracteristici principale:

Unghiul profilului: 55° (față de 60° la filetele metrice sau americane)

Forma profilului: Vârful și fundul filetului sunt rotunjite (nu ascuțite)

Unități de măsură: În inch (toli)

Denumire: W (Whitworth) sau BSW (British Standard Whitworth)

Simbolizare: Se specifică diametrul (în inci) urmat de numărul de filete pe inch (TPI), ex: 1/2"-12 BSW

Standard: BS 84

Tarozi - HSS-G

HSS-G reprezintă burghie din Oțel Rapid (High-Speed Steel) fabricate prin rectificare (grinding), ceea ce le conferă o muchie de tăiere mai precisă, o ascuțime sporită și o rezistență mai bună decât burghiele standard HSS

G (Ground/Rectificat): Indică faptul că filetul este rectificat, asigurând o precizie dimensională mai mare și o calitate superioară a filetului, spre deosebire de cele frezate

Filiere - HSS

Oţelul rapid, cunoscut sub numele de High Speed Steel, reprezintă o grupă de oţeluri aliate pentru unelte cu un conţinut de carbon de până la 2% şi până la 30% conţinut de elemente de aliaj precum tungsten (wolfram), molibden, vanadiu, cobalt, nichel şi titan

Materialele HSS se caracterizează prin duritate mare, rezistenţă la uzură şi o rezistenţă la căldură de până la 600°C

Pentru găuri strapunse si infundate

Clasa de toleranta 900 N/mm²

Directie filetare - Dreapta

Tarozi ≈ DIN 352

Inseamnă că tarozii (unelte de filetat) sunt conformi cu standardul german DIN 352, dar pot fi și aproximativ DIN 352 (≈), indicând că sunt universali, de mașină, scurți, potriviți pentru găuri străpunse și găuri înfundate, folosiți pentru oțeluri până la 900 N/mm² și alte materiale, fiind esențiali pentru crearea filetelor metrice standard pe mașini sau manual

Filierele conform DIN 223

Sunt scule pentru realizarea filetului exterior pe țevi, în special pentru filet de gaz (Whitworth) standardizat, folosite la filetarea țevilor din oțel (inclusiv aliate, fontă, metale neferoase), acționând manual sau cu mașini-unelte pentru a crea filet pe dreapta, esențiale în instalații sanitare și de gaz

D – diametru nominal

D2 – diametrul cozii

D3 – diametrul gâtului

D4 – diametrul vârfului

D5 – diametrul pânzei

L1 – lungimea totală

L2 – lungimea filetului

L3 – lungimea gâtului

L4 – lungimea prinderii

P – pasul filetului

a – prindere

m – lățimea de contact

n – lățimea canelurii

α – unghi de degajare

γ – unghi de așezare

α1 – unghiul flancurilor filetului

Tarod de degroșare (nr. 1)

Filet de intrare cu 6-8 spire

La tarodul pentru filetare manuală este valabil faptul că după două rotiri ale tarodului trebuie realizată un sfert de rotaţie înapoi pentru a rupe şpanul

Astfel încărcarea pe tarod scade.

Tarod intermediar (nr. 2)

Filet de intrare cu 4-5 spire

Tarod de finisare (nr. 3)

Filet de intrare cu 2-3 spire

Filetarea se face cu un singur tarod

Pentru filetarea pe mașină trebuie aleasă în mod corespunzător turația corectă

Ei pot fi utilizați și ca tarozi de mână

Fabricate din oțel de înaltă calitate

Cr Ni, inserțiile V-COIL asigură un filet interior de înaltă calitate care rezistă la temperatură ridicată și coroziune
