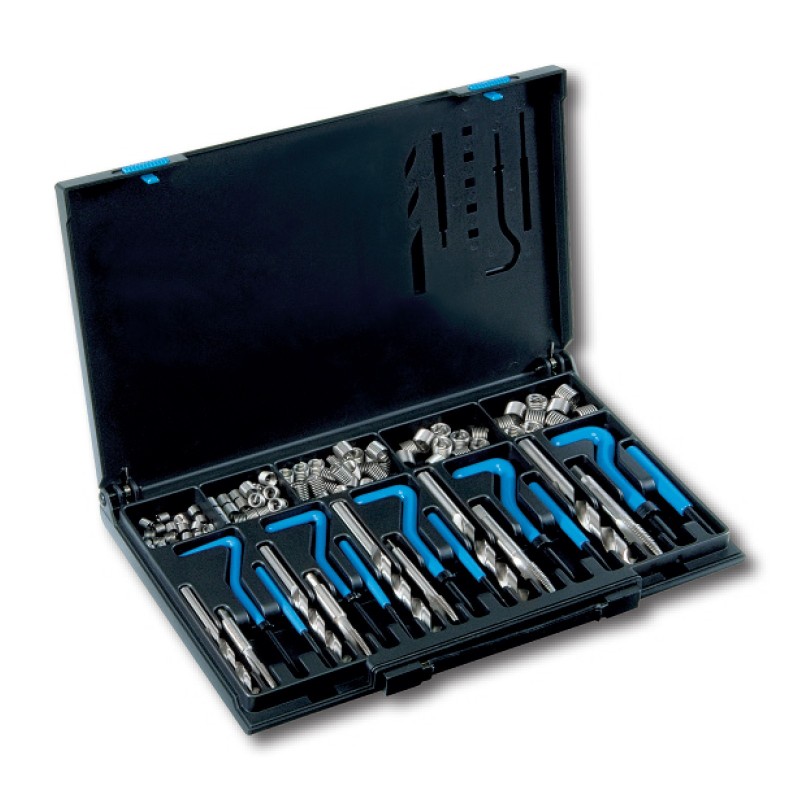

Trusa de scule pentru repararea filetelor M5 - M12, caseta din metal, set 130 piese, Volkel

Filetele uzate și deteriorate pot fi înlocuite cu sârme de inserție în doar patru pași.

Ele sunt mai puternice și au același diametru nominal ca și înainte.

Utilizare facilă ce permite o instalare rapidă chiar și în locuri greu accesibile.

INAINTE

DUPA

Produsele V-COIL sunt fabricate din material cu certificare DTD 734A - echivalent SAE AS 7245, DIN / NF 2947, W.Nr.1.4301. Duritatea la suprafață Rockwell C43-50; rezistența la tracțiune - min. 1450 N/mm².

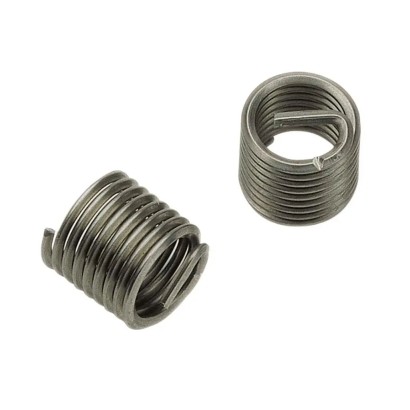

Inserțiile V-COIL tip S (“Free Running”), sunt confecționate din sârmă de oțel inoxidabil austenitic, precis profilată și bobinată elicoidal, în formă de arc.

Permit obținerea unor filete interioare permanente, solide, rezistente la coroziune și temperaturi între -160° și 420° C.

Designul unic al inserțiilor V-COIL asigură obținerea unor filete superioare calitativ, ale căror performanțe nu pot fi reproduse prin alte metode de fixare.

Inserțiile V-COIL sunt mai ușoare și mai puțin costisitoare decât orice alt tip de insertie pentru filete.

După instalare, poziția fixă a filetului este menținută ferm grație presiunii aplicate de spirele bobinei pe suprafața interioară a găurii filetate.

Aceasta presiune se dezvoltă ca urmare a faptului că diametrul bobinei este mai mare decât diametrul găurii în care se montează, cu o valoare precis calculată.

În stare liberă, inserțiile au un diametru mai mare decât gaura filetului, din materialul de bază în care urmează să fie instalate.

În timpul operației de montare diametrul bobinei se reduce permițând astfel introducerea inserției în gaura filetată.

Atunci când inserția este montată la adâncimea corectă, bobina se extinde și se fixează permanent.

Fixarea unor filete solide în materiale cu rezistență redusă la forfecare (ex. aliaje de aluminiu sau de magneziu)

Se utilizează în construcția de mașini, electrotehnică, aparatură medicală, în tehnica aerospațială etc.

• Repararea filetelor uzate sau deteriorate

• Recuperarea pieselor defecte

Lungimea standard a inserțiilor pentru uzul industrial este 1.5 x D(diametrul inserției); de ex. o inserție de 8 mm va avea o lungime de 12 mm

La cerere putem asigura și alte lungimi (1 x D, 2 x D, 2.5 x D, 3 x D)

Eroare de unghi

Eroare de pas

Efectul de compresare a erorilor

Inserțiile V-Coil elimină erorile geometrice, de unghi și de pas ale filetului

Erorile geometrice pot provoca:

• Contact limitat pe flancuri, între șurub și materialul de bază

• Distribuție inegală a sarcinii pe flancuri

• Ruperea filetului în sarcină

Inserțiile reduc aceste erori, oferind:

• O mai mare rezistență de fixare

• Zonă de contact mai mare

• Distribuție egală de încărcare a sarcinii pe toate flancurile filetului mărind rezistența la oboseală

1. Găurire

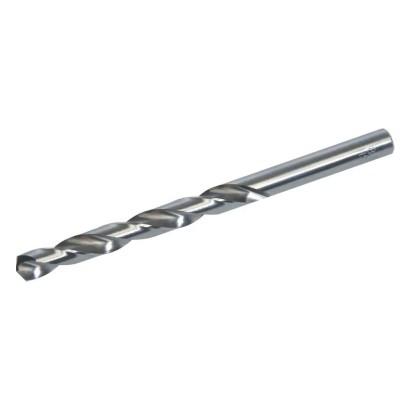

Se îndepărtează filetul deteriorat cu un burghiu standard

Până la M12 (12”) trusele de filetare conțin burghiul potrivit

3. Montarea sârmei de inserție

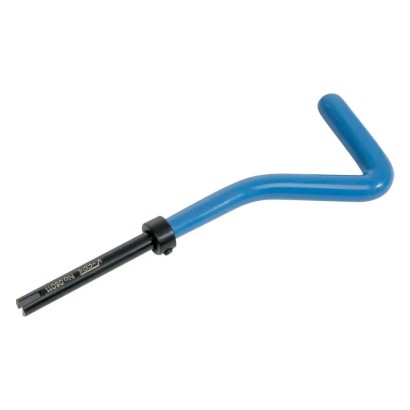

Se introduce bobina de sârmă pe scula insertoare

Se poziționează bobina cu ajutorul inelului ajustabil la distanța corespunzătoare

Se inserează bobina prin răsucire, presând ușor, pâna la introducerea completă

Se evită rotirea în sens contrar filetului pentru prevenire ruperii

2. Filetare

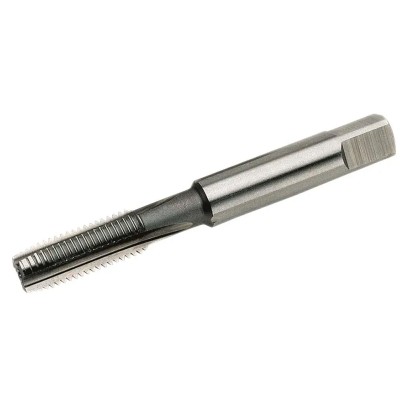

Se taie un nou filet utilizând tarodul special V-COIL

Se recomandă utilizarea uleiului de tăiere corespunzător

Pentru filete metrice mai mari de M24 și pentru filetele G (BSP), operația se realizează în doi pași, cu un set de 2 tarozi V-COIL diferiți (de degroșare și de finisare)

4. Înlăturarea terminației inserției

Se scoate scula de inserție și se îndepărtează terminația inserției prin presare cu ajutorul sculei speciale de desprindere a terminației sau, pentru filete mai mari de M12 (1/2”), cu clești mecanici cu fălci lungi

Noul filet este mai precis și mai rezistent decât filetul original

1. Terminația sârmei de inserție

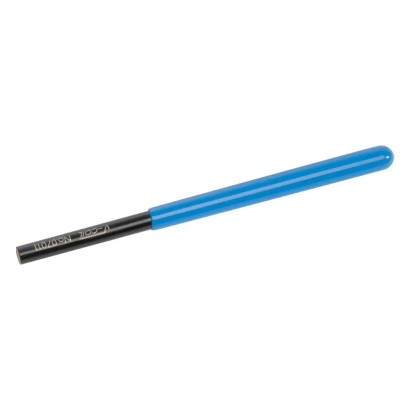

După instalare se înlătură cu jutorul unei scule speciale de desprindere a terminației (pentru filete până la M12 /1/2”) sau, în cazul filetelor mai mari cu cleși mecanici cu fălci lungi

2. Crestătură transversală

Permite desprinderea terminației după instalare
