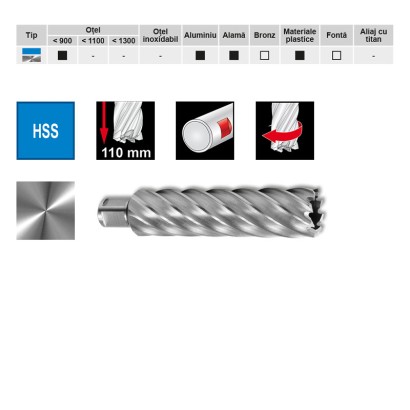

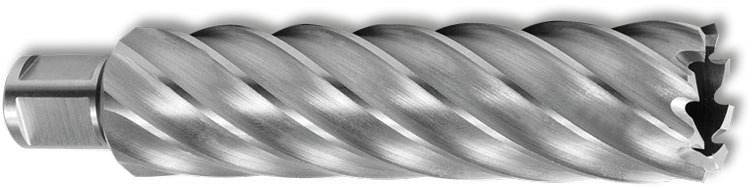

Carotiere HSS, rectificate, cBN, prindere Weldon 3-4, adancime de taiere 110.0 mm, RUKO

Carotiere din oțel rapid de înaltă calitate

Recomandate pentru oțel (de exemplu grinzi “T”, table de dimensiuni mari), piese turnate din oțel, metale neferoase și ușoare

Adancime de gaurire 110 mm

Coada Weldon

Tais pe dreapta

UTILIZARE PRINCIPALA:

• otel in intervalul < 900, < 1100
• aluminiu
• alama
• materiale plastice

UTILIZARE SECUNDARA:

• otel in intervalul < 1300
• bronz
• fonta

MUCHIA ASCHIETOARE: elementrul cel mai important...

În urma implementării rezultatelor cercetărilor RUKO asupra geometriei tăierii, performațele și durata de viața a acestor scule au crescut considerabil:

1. Noua geometrie a muchiei așchietoare permite o reducere semnificativă a efortului dezvoltat în cursul tăierii

2. Designul optimizat al muchiei așchietoare asigură posibilitatea prelucrării unei game variate de tipuri de metale

3. Dantura cu canale de evacuare circulare, în formă de “U”, îmbunătățește îndepărtarea așchiilor formate în cursul tăierii.
    Geometria specifică acestor canale circulare reduce încălzirea carotierei HSS și face ca șpanul format să fie, în cea mai mare parte, deja îndepărtat la finalizarea operației

4. Forma optimizată a canelurilor elicoidale de ghidare asigură reducerea frecării dintre carotieră și obiectul prelucrat

Comparație între timpul de tăiere cu burghie coroană HSS și burghie elicoidale HSS DIN 345

Obiect de lucru: grindă de oțel

Material: oțel pt construcții St 37 - 2

Adâncimea tăierii: 12.0 mm

Mașină de găurit cu suport magnetic

Tăierea cu burghie elicoidale a fost făcută fără pregăurire, direct în material

Nu s-au folosit agenți de răcire sau lubrifianți

Carotierele RUKO economisesc timp și bani. Carotierele taie după lățimea dinților, iar burghiele elicoidale taie pe toată suprafața transversală a găurii

Ca urmare, carotierele sunt mult mai rapide iar raportul în favoarea lor crește cu diametrul (vezi diagrama)

Centrarea și pregăurirea nu mai sunt necesare

Volumul de tăiere cu burghie coroană și burghie elicoidale

Carotierele taie de până la 10 ori mai repede decât burghiele elicoidale

Carotierele taie doar pe grosimea danturii iar carota este îndepărtată

Scade consumul de energie și uzura iar durata de viață a sculei crește

Burghiele elicoidale taie pe toată suprafața transversală a găurii

Crește durata de operare și necesarul de forță motrică

Sfredele pline cu prindere Weldon (3/4")

Utilizare:

Pe mașini de găurit fixe sau cu stand magnetic

Mod de operare:

• Împingeți sfredelul plin în arbore și strângeți ferm șurubul cu locaș hexagonal

• Verificați poziționarea corectă a sfredelului în suportul arborelului

• Găuriți la dimensiuni maxime imediat. Nu este nevoie de centrare sau pregăurire

• Geometria danturii acestui sfredel (orientată în sus), permite îndepărtarea rapidă a așchiilor

• Utilizați vitezele de tăiere recomandate și folosiți lichidul de răcire potrivit (v. tabelul de la pag. următoare)

Carotiere în trepte cu prindere Weldon (3/4”)

Utilizare:

Pe mașini de găurit fixe sau cu stand magnetic

Mod de operare:

• Introduceți vârful de ghidare cu arc ejector în carotiera în trepte

• Împingeti carotiera în arbore și strângeți ferm șurubul cu locaș hexagonal

• Verificați poziționarea corectă a carotierei în suportul arborelui

• Găuriți la dimensiuni maxime imediat. Nu este nevoie de centrare sau pregăurire

• Geometria danturii acestei carotiere (orientată în sus), permite îndepărtarea rapidă a așchiilor

• Arcul ejector al vârfului de ghidare facilitează eliberarea carotierei la finalul operației

• Utilizați vitezele de tăiere recomandate și folosiți lichidul de răcire potrivit (v. tabelul de la pag. următoare)

Carotiere cu prindere Weldon (3/4”)

Utilizare:

Pe mașini de găurit fixe sau cu stand magnetic

Mod de operare:

• Introduceți vârful de ghidare cu arc ejector în carotieră

• Împingeti carotiera în arbore și strângeți ferm șurubul cu locaș hexagonal

• Verificați poziționarea corectă a carotierei în suportul arborelui

• Găuriți la dimensiuni maxime imediat. Nu este nevoie de centrare sau pregăurire

• Geometria danturii acestei carotiere (orientată în sus), permite îndepărtarea rapidă a așchiilor

• Arcul ejector al vârfului de ghidare facilitează eliberarea carotierei la finalul operației

• Utilizați vitezele de tăiere recomandate și folosiți lichidul de răcire potrivit (v. tabelul de la pag. următoare)

Carotiere cu prindere pe filet

Utilizare:

Pe mașini de găurit fixe sau cu stand magnetic

Mod de operare:

• Înșurubați carotiera în arborele suport

• Găuriți la dimensiuni maxime imediat. Nu este nevoie de centrare sau pregăurire

• Geometria danturii acestei carotiere (orientată în sus), permite îndepărtarea rapidă a așchiilor

• Arcul ejector al vârfului de ghidare facilitează eliberarea carotierei la finalul operației

• Utilizați vitezele de tăiere recomandate și folosiți lichidul de răcire potrivit (v. tabelul de la pag. următoare)
