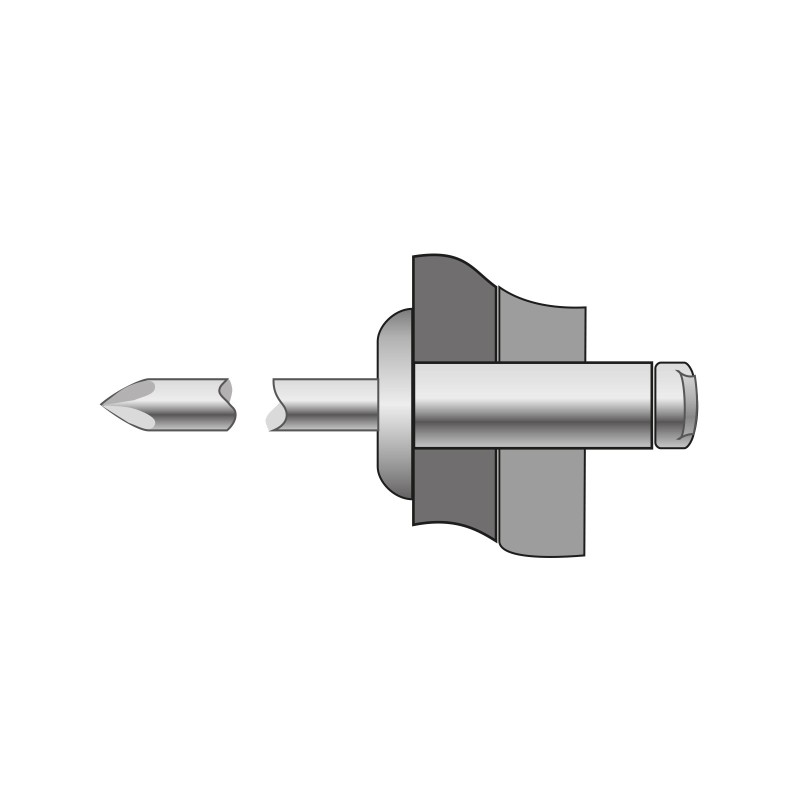

Pop-nit standard 3 x 10 mm, cap bombat Ø 6 mm, inox/inox, 100 buc/cutie

Fisa tehnica

COD ARTICOL

BR.1260003010K

Tip Ambalare

Kleine

Se foloseste pentru

Metal

Tip cap

Bombat

Aspect

Argintiu Inox

Acoperire

Fara acoperire

Diametru (mm)

3 mm

Lungime (mm)

10 mm

Grosime de prindere S (mm)

5 - 6.5 mm

Prindere min (mm)

5 mm

Prindere max (mm)

6.5 mm

Material cap

Inox A2 (AISI 304)

Cheie material

Inox A2 (AISI 304)-inox A2 (AISI 304)

Finisaj

Pasivare inox

Mediu de montaj

Exterior umed

Rezistenta la coroziune

Ridicata

Conditii de coroziune

Foarte severe

Rezistenta la temperatura

Buna

Nivel de incarcare

Greu

Aplicatii

Automotive, vehicule industriale, caroserii, electronica, climatizare, constructii, fatade ventilate, industria metalurgica, mobilier metalic, electrocasnice.

Descriere tip

Nituri orb cu tija care se rupe, pentru imbinari rapide si simple, in aplicatii care nu cer forta de strangere mare.

Avantaje

Solutie eficienta si economica; varietate mare de materiale si tipuri de cap; gama larga de diametre si lungimi; acces pe o singura parte.

BRAND

Bralo

Tip Pop-Nit

Standard

Diametru corp nit (mm) Ø1

3 mm

Lungime corp (mm) L

10 mm

Diametru cap Ø2 (mm) Ø2

6 mm

Grosime cap K (mm)

1 mm

Diametru mandrina Ø3 (mm)

2 mm

Corp

Inox A2 (AISI 304)

Mandrina

Inox A2 (AISI 304)
