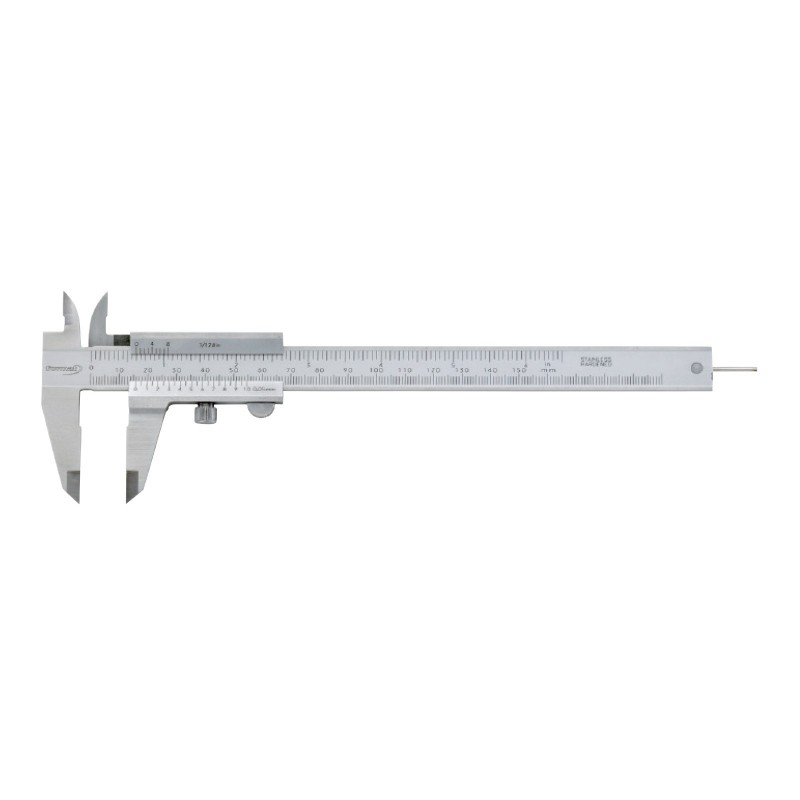

Subler cu tija rotunda de adancime, blocare cu surub, domeniu de masura 150, gradatie 0.02, L falci 40, Fortis

Șubler cu tijă rotundă de adâncime

Cum se citește scala

Șublere vernier
(gradație 0.005 mm)
1. Citire scală principală: 4.00 mm
2. Citire scală vernier: 0.75 mm
Citirea șublerului: 4.75 mm
Observație: La șublerul vernier, se citește 0.75 mm (2) la poziția în care o linie de gradație a scalei principale corespunde unei linii de gradație vernier.



Scală vernier 1/20 cu gradații de 0.05 mm




Vernierul 1/20 are o valoare de măsurare de 0.05 mm,
adică 36 gradații pe vernier, 3 x 0.05 mm = 0.15 mm.

Scală vernier 1/50 cu gradații de 0.02 mm



Vernierul 1/50 are o valoare de măsurare de 0.02 mm, adică 36 de gradații pe
vernier, 3 x 0.02 mm = 0.06 mm. Cu această precizie se atinge un prag care n-ar fi
ușor de citit de ochiul uman fără ajutor.

Tipuri de scală vernier

Scala vernier este atașată la cursorul șublerului și fiecare diviziune de
pe această scală este cu 0.05 mm mai scurtă decât o diviziune de 1 mm
pe scala principală.

Aceasta înseamnă că, pe măsură ce fălcile șublerului se deschid,
fiecare mișcare succesivă de 0.05 mm face linia scalei vernierului să
coincidă cu linia scalei principale și deci indică numărul de 0.05 unități
mm ce trebuie numărate (deși, pentru comoditate, scala de măsurare
este numerotată în fracțiuni de mm).

În mod alternativ, o diviziune a vernierului poate fi făcută cu 0.05 mm
mai scurtă decât două diviziuni ale scalei principale pentru a realiza o
scală vernier lungă. Acest lucru face ca rigla de măsurare să fie mai
ușor de citit, dar principiul și gradația sunt în continuare aceleași.
