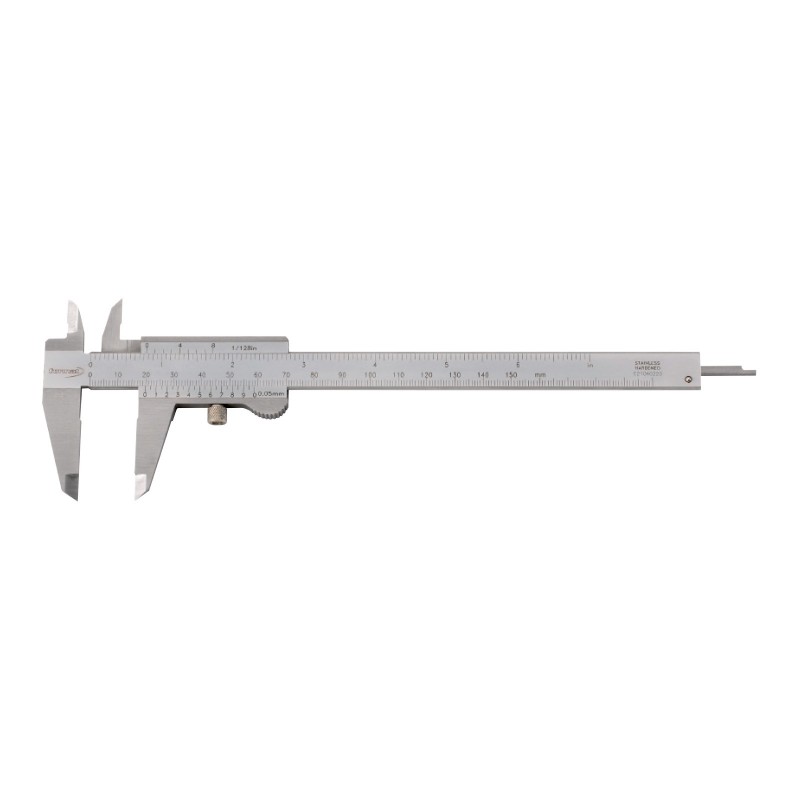

Subler cu ghidaj prismatic dublu cu citire fara eroare de paralaxa, blocare cu surub, domeniu 150, gradatie 0.05, L falci 40

Șubler cu ghidaj prismatic dublu cu citire fără eroare de paralaxă

• Execuție din oțel inoxidabil călit, părțile de citire cromate mat

• Cu tijă de adâncime rectangulară

• Citire în mm și în inch

• Blocare cu șurub, poziționat în partea inferioară a vernierului

• Ghidajul prismatic dublu asigură o deplasare ușoară a vernierului

• Distanța dintre planul gradațiilor vernierului și planul gradațiilor scalei principale nu este mai mare de 0.3 mm, fapt ce elimină eroarea de paralaxă

Cum se citește scala

Șublere vernier (gradație 0.005 mm)
1. Citire scală principală: 4.00 mm
2. Citire scală vernier: 0.75 mm

Citirea șublerului: 4.75 mm
Observație: La șublerul vernier, se citește 0.75 mm (2) la poziția în care o linie de gradație a scalei principale corespunde unei linii de gradație vernier.



Scală vernier 1/20 cu gradații de 0.05 mm




Vernierul 1/20 are o valoare de măsurare de 0.05 mm,
adică 36 gradații pe vernier, 3 x 0.05 mm = 0.15 mm.

Scală vernier 1/50 cu gradații de 0.02 mm



Vernierul 1/50 are o valoare de măsurare de 0.02 mm, adică 36 de gradații pe
vernier, 3 x 0.02 mm = 0.06 mm. Cu această precizie se atinge un prag care n-ar fi
ușor de citit de ochiul uman fără ajutor.

Tipuri de scală vernier

Scala vernier este atașată la cursorul șublerului și fiecare diviziune de
pe această scală este cu 0.05 mm mai scurtă decât o diviziune de 1 mm
pe scala principală.

Aceasta înseamnă că, pe măsură ce fălcile șublerului se deschid,
fiecare mișcare succesivă de 0.05 mm face linia scalei vernierului să
coincidă cu linia scalei principale și deci indică numărul de 0.05 unități
mm ce trebuie numărate (deși, pentru comoditate, scala de măsurare
este numerotată în fracțiuni de mm).

În mod alternativ, o diviziune a vernierului poate fi făcută cu 0.05 mm
mai scurtă decât două diviziuni ale scalei principale pentru a realiza o
scală vernier lungă. Acest lucru face ca rigla de măsurare să fie mai
ușor de citit, dar principiul și gradația sunt în continuare aceleași.
