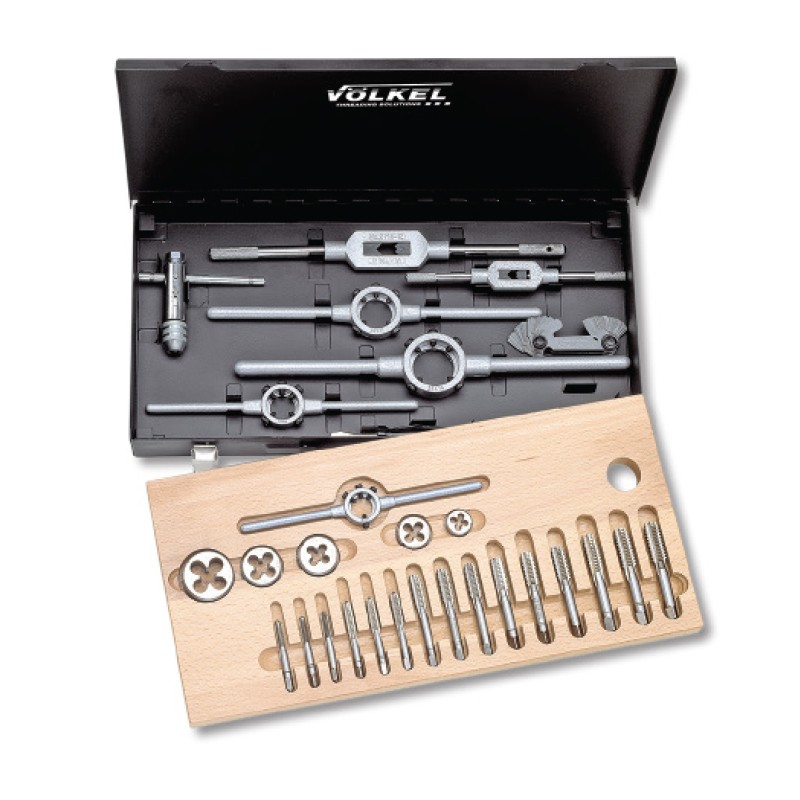

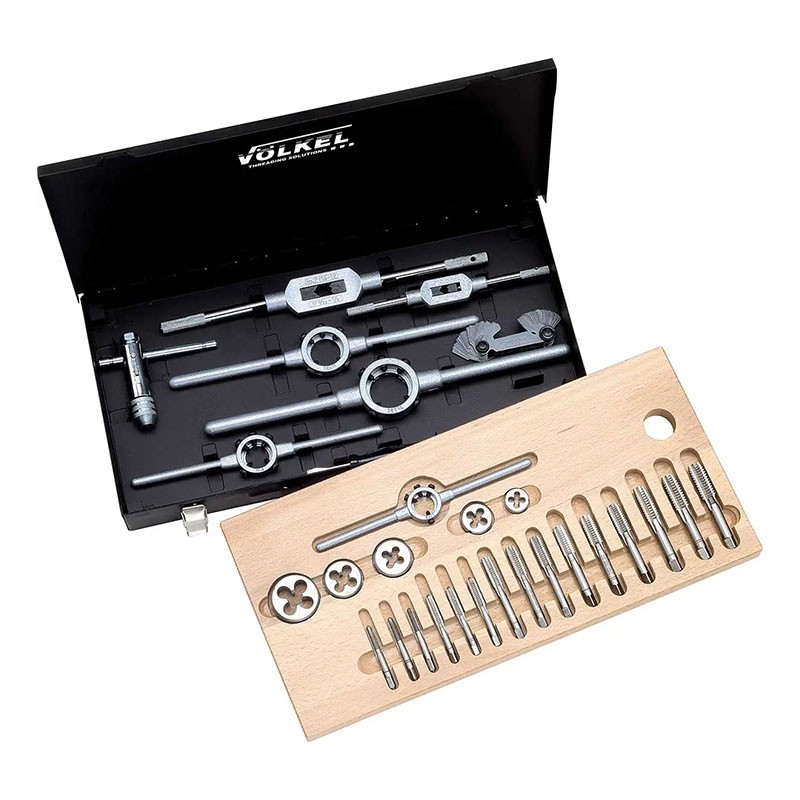

Trusa filetare cu tarozi de mana si filiere, HSS-G, filet UNF pe dreapta, 28 piese, gaurire strapunsa si infundata, Volkel

Tarozi filet UNF

Tarozi filet UNF sunt unelte de tăiere utilizate pentru a crea filete interne (pe interiorul unei găuri) conform standardului Unified Fine Thread (UNF), un sistem american imperial (inch-based), care specifică un număr mare de file pe inch (mai multe decât filetul standard UNC)

Ideal pentru aplicații ce necesită o strângere mai fină, folosind materiale ca oțelurile aliate și nealiate, și având un unghi de 60 de grade al flancurilor filetului, specific standardelor ANS

Tarozi - HSS-G

HSS-G reprezintă burghie din Oțel Rapid (High-Speed Steel) fabricate prin rectificare (grinding), ceea ce le conferă o muchie de tăiere mai precisă, o ascuțime sporită și o rezistență mai bună decât burghiele standard HSS

G (Ground/Rectificat): Indică faptul că filetul este rectificat, asigurând o precizie dimensională mai mare și o calitate superioară a filetului, spre deosebire de cele frezate

Filiere - HSS

Oţelul rapid, cunoscut sub numele de High Speed Steel, reprezintă o grupă de oţeluri aliate pentru unelte cu un conţinut de carbon de până la 2% şi până la 30% conţinut de elemente de aliaj precum tungsten (wolfram), molibden, vanadiu, cobalt, nichel şi titan

Materialele HSS se caracterizează prin duritate mare, rezistenţă la uzură şi o rezistenţă la căldură de până la 600°C

Clasa de rezistență de 900 N/mm² indică limita maximă de rezistență la tracțiune a materialului pe care tarodul îl poate prelucra în siguranță, fără a se rupe sau a se uza premature

1. Găurirea Străpunsă (Through-Hole)

Este procesul în care burghiul trece complet prin piesa de prelucrat, creând o deschidere care comunică între cele două fețe opuse ale materialului.

Caracteristică: Gaura are o ieșire vizibilă pe partea cealaltă.

Aplicație: Se folosește pentru asamblări cu șurub și piuliță, treceri de cabluri sau axe.

Atenție: La finalul cursei, avansul trebuie redus pentru a evita "smulgerea" materialului la ieșire

2. Găurirea Înfundată (Blind Hole)

Este procesul în care burghiul pătrunde doar până la o anumită adâncime stabilită, fără a ieși prin partea opusă a piesei.

Caracteristică: Gaura are un "fund" (de regulă conic, datorită vârfului burghiului).

Aplicație: Se utilizează pentru fixarea șuruburilor direct în material (prin filetare ulterioară) sau pentru locașuri de lagăre și arcuri.

Atenție: Este crucială evacuarea așchiilor, deoarece acestea se pot acumula la fundul găurii, ducând la ruperea burghiului sau supraîncălzire

Directie filetare - Dreapta

Tarozi DIN ≈ 2181

Un tarod DIN 2181, adesea vândut în set de două (unul de degroșare, unul de finisare), este o unealtă de mână folosită pentru crearea filetelor metrice cu pas fin (M) în găuri, asigurând filete precise, de înaltă calitate, cu o tăiere curată

Ideal pentru oțeluri și materiale metalice diverse, inclusiv pentru găuri străpunse sau înfundate, conform standardului german pentru filete metrice

Simbolul "≈" (aproximativ) indică faptul că acest tip de set este compus din doi tarozi

Unul, tarodul de degroșare (sau de început), creează pasul inițial al fileului, iar cel de-al doilea, tarodul de finisare (sau de capăt), finalizează filetul, ajungând la profilul final precis

Filiera DIN 223

Filiera DIN 223 (cunoscută și ca DIN 223 B sau DIN 22568) este un standard german pentru filiere rotunde, de precizie, folosite la filetarea manuală (sau cu mașini) a șuruburilor (filete metrice, pas normal), realizată din oțel rapid (HSS) sau oțel rapid cu adaos de cobalt (HSS-E), pentru a obține filete precise și durabile, cu o evacuare bună a spanului

D – diametru nominal

D2 – diametrul cozii

D3 – diametrul gâtului

D4 – diametrul vârfului

D5 – diametrul pânzei

L1 – lungimea totală

L2 – lungimea filetului

L3 – lungimea gâtului

L4 – lungimea prinderii

P – pasul filetului

a – prindere

m – lățimea de contact

n – lățimea canelurii

α – unghi de degajare

γ – unghi de așezare

α1 – unghiul flancurilor filetului

Tarod de degroșare (nr. 1)

Filet de intrare cu 6-8 spire

La tarodul pentru filetare manuală este valabil faptul că după două rotiri ale tarodului trebuie realizată un sfert de rotaţie înapoi pentru a rupe şpanul

Astfel încărcarea pe tarod scade.

Tarod intermediar (nr. 2)

Filet de intrare cu 4-5 spire

Tarod de finisare (nr. 3)

Filet de intrare cu 2-3 spire

Filetarea se face cu un singur tarod

Pentru filetarea pe mașină trebuie aleasă în mod corespunzător turația corectă

Ei pot fi utilizați și ca tarozi de mână

Fabricate din oțel de înaltă calitate

Cr Ni, inserțiile V-COIL asigură un filet interior de înaltă calitate care rezistă la temperatură ridicată și coroziune
