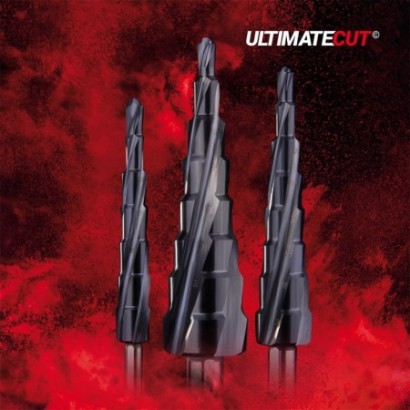

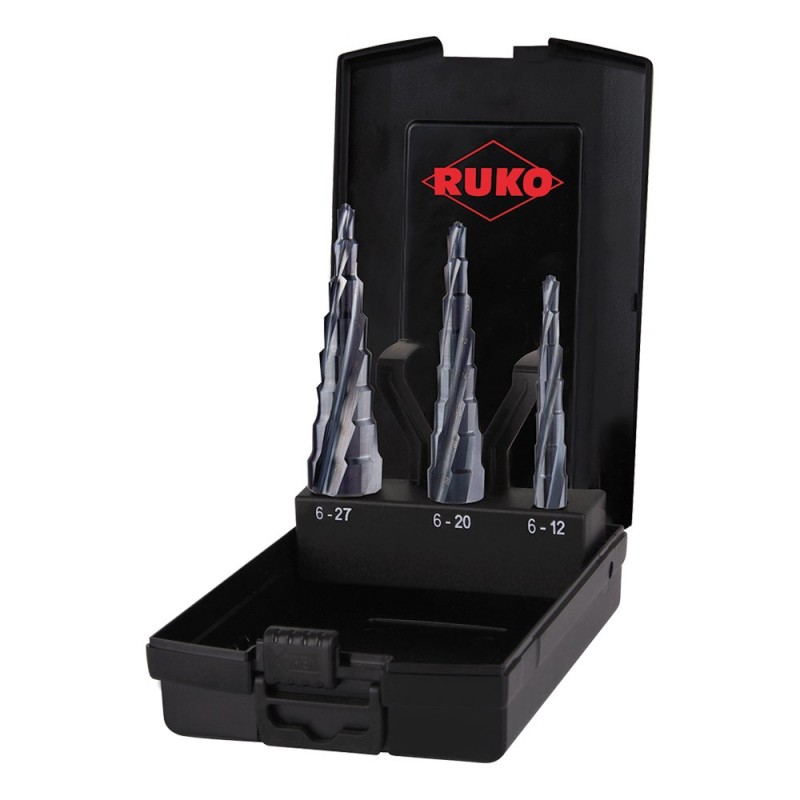

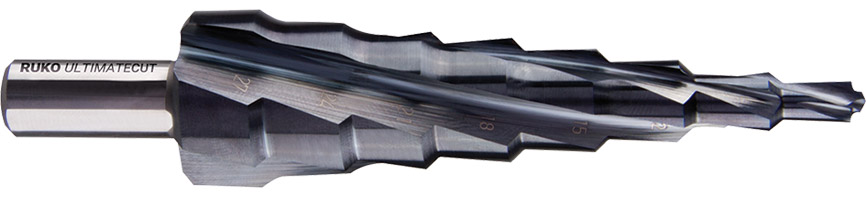

Set de burghie în trepte, HSS, RuNaTEC, ULTIMATECUT - cu canale elicoidale, cu varf TURBO, RUKO
Burghiul în trepte ULTIMATECUT revoluționează procesul de lucru și creează noi standarde în timpul de prelucrare, cu o economie de timp de până la 75%
Acest lucru este realizat de către burghiul în trepte de la RUKO datorită geometriei sale revoluționare de tăiere, prin care reunește cele mai diverse aplicații și scule
Acesta înseamnă mai puține scule necesare, nicio schimbare de sculă și flexibilitate absolută

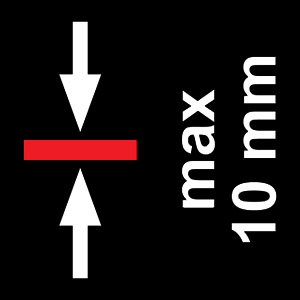

Maxim 10 mm grosimea materialului
CARACTERISTICI
 |
Burghie conice din oțel rapid de înaltă calitate pentru tablă și țevi
Ideale pentru oțel, fontă, metale neferoase
|
 |
Acoperirea RUKO nanotechnologică, RUnaTEC, este un nanocompozit special și un compus chimic din trei elemente: aluminiu, titan și azot
Diferența față de acoperirile convenționale (de exemplu, acoperirea AlTiN, care combină aceleași componente) constă în nano- și microstructura acoperirii
Pentru a obține o structură nanocompozită care consolidează proprietățile, se utilizează un proces special, de exemplu o nano-duritate extrem de mare (45 Gigapascali (GPa))
Pe lângă acestea, se pot obține viteze de tăiere mici și, mai presus de toate, foarte mari, care accelerează semnificativ procesele de lucru
|
 |

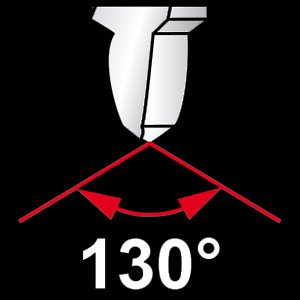

Punct unghiular 130°
|
 |

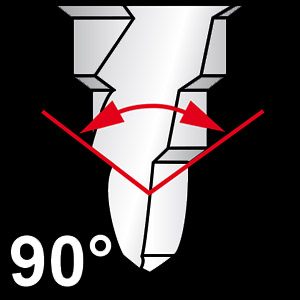

Unghi corespondent 90°
|
 |

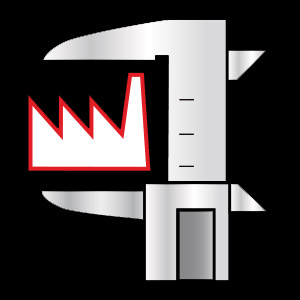

Toleranţă pt Ø: după specificaţiile de lucru
|
 |
Coadă: suprafaţă de prindere triplă
|
 |
Maxim 10 mm grosimea materialului
|
|

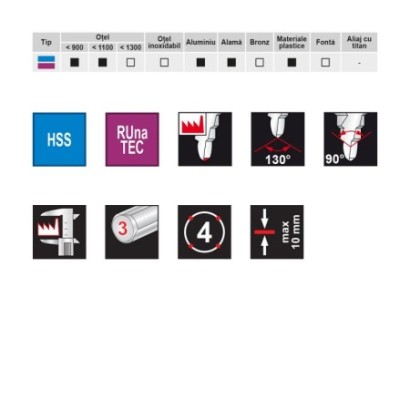

UTILIZARE PRINCIPALA:
- otel in intervalul < 900, < 1100
- aluminiu
- alama
- materiale plastice
|
UTILIZARE SECUNDARA:
- otel in intervalul < 900, < 1100
- otel inoxidabil
- bronz
- fonta
|
UTILIZARI

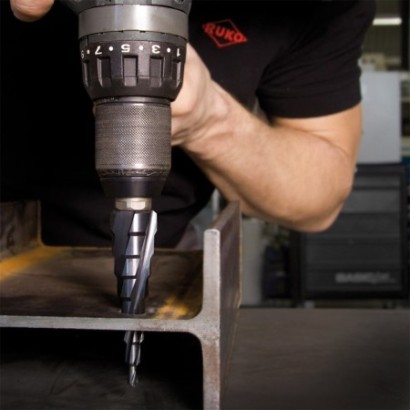

1. Scule ideale pentru tablă. Se utilizează în numeroase sectoare industriale: inginerie sanitară, sisteme de încălzire, industria mecanică, industria auto, electrotehnică, sisteme electrice de distribuție, aviație
2. Pentru toate materialele industriale standard: metale neferoase, oțel special, termoplaste, duroplaste, foi de tablă până la 4.0 mm grosime
3. Unelte durabile și multifuncționale, găuresc centrat și punctual într-un singur ciclu de lucru
4. Utilizarea spray-ului sau a pastei de tăiere RUKO, prelungește semnificativ durata de viață a burghiului
DOMENIU DE GAURIRE PENTRU FIECARE TREAPTA
| Mărimea nr. |
Domeniu de găurire pentru fiecare treaptă (Ø mm) |
| 0/5 |
4.0 / 6.0 / 8.0 / 10.0 / 12.0 |
| 0/9 |
4.0 / 5.0 / 6.0 / 7.0 / 8.0 / 9.0 / 10.0 / 11.0 / 12.0 |
| 1 |
4.0 / 6.0 / 8.0 / 10.0 / 12.0 / 14.0 / 16.0 / 18.0 / 20.0 |
| 2 |
4.0 / 6.0 / 8.0 / 10.0 / 12.0 / 14.0 / 16.0 / 18.0 / 20.0 / 22.0 / 24.0 / 26.0 / 28.0 / 30.0 |
| 3 |
6.0 / 9.0 / 13.0 / 16.0 / 19.0 / 21.0 / 23.0 / 26.0 / 29.0 / 32.0 / 35.0 / 38.0 |
| 4 |
6.0 / 9.0 / 11.4 (PG7) / 14.0 (PG9) / 17.25 (PG11) / 19.0 (PG13.5) / 21.25 (PG16) / 26.75 (PG21) |
| 5 |
4.0 / 6.0 / 12.0 / 15.0 / 18.0 / 21.0 / 24.0 / 27.0 / 30.0 / 33.0 / 36.0 / 39.0 |
| 6 |
6.0 / 9.0 / 11.2 (R 1/8) / 14.5 (R 1/4) / 18.2 (R 3/8) / 22.3 (R 1/2) / 27.9 (R 3/4) / 32.0 |
| 7 |
5.0 / 8.8 (G 1/8) / 11.8 (G 1/4) / 15.3 (G 3/8) / 19.0 (G 1/2) / 24.5 (G 3/4) / 28.0 |
| 8 |
6.0 / 9.0 / 12.5 (PG7) / 15.2 (PG9) / 18.6 (PG11) / 20.4 (PG13.5) / 22.5 (PG16) / 28.3 (PG21) / 30.5 |
| 9 |
6.0 / 9.0 / 12.5 (PG7) / 15.2 (PG9) / 18.6 (PG11) / 20.4 (PG 13.5) / 22.5 (PG16) / 26.0 / 28.3 (PG21) / 30.5 / 34.0 / 37.0 (PG29) |
| 12 |
6.0 / 9.0 / 12.0 / 16.0 / 20.0 / 22.5 / 25.0 / 28.5 / 32.0 |
| 13 |
6.0 / 11.0 / 17.0 / 23.0 / 29.0 / 30.0 / 31.0 / 32.0 / 33.0 / 34.0 / 35.0 / 36.0 / 37.0 / 38.0 / 39.0 / 40.0 |
| 18 |
6.5 / 8.5 / 10.5 / 12.7 / 15.2 (PG9) / 16.2 / 18.6 (PG11) / 20.4 (PG13.5) / 22.5 (PG16) / 25.5 / 28.3 (PG21) / 32.5 |
MATERIALE
| Material: |
Oțel carbon până la700 N/mm2 |
Oțel carbon peste 700 N/mm2 |
Oțel aliat până la1000 N/mm2 |
Fontăpână la 250 N/mm2 |
Fontă peste 250 N/mm2 |
Aliaj CuZn casant |
Aliaj Cu Zndur |
Al aliatcu Sipână la 11% |
Termoplast |
Plastic rigid |
| Grosimea tablei (mm) |
până la 4.0 |
| Viteza de tăiere (m/min.) |
30 |
20 |
20 |
15 |
10 |
60 |
35 |
30 |
20 |
15 |
| Fluid de răcire: |
Spray |
Spray |
Spray |
Aer |
Aer |
Aer |
Aer |
Spray |
Aer |
Aer |
| Mărime |
Ø (mm) |
Turația (r.p.m) |
| Nr. 0/5 |
4.0 - 12.0 |
2400 - 800 |
1600 - 500 |
1600 - 500 |
1200 - 400 |
800 - 300 |
4800 - 1600 |
2800 - 900 |
2400 - 800 |
1600 - 500 |
1200 - 400 |
| Nr. 0/9 |
4.0 - 12.0 |
2400 - 800 |
1600 - 500 |
1600 - 500 |
1200 - 400 |
800 - 300 |
4800 - 1600 |
2800 - 900 |
2400 - 800 |
1600 - 500 |
1200 - 400 |
| Nr. 1 |
4.0 - 20.0 |
2400 - 500 |
1600 - 300 |
1600 - 300 |
1200 - 200 |
800 - 200 |
4800 - 1000 |
2800 - 600 |
2400 - 500 |
1600 - 300 |
1200 - 200 |
| Nr. 2 |
4.0 - 30.0 |
2400 - 300 |
1600 - 200 |
1600 - 200 |
1200 - 200 |
800 - 100 |
4800 - 600 |
2800 - 400 |
2400 - 300 |
1600 - 200 |
1200 - 200 |
| Nr. 3 |
6.0 - 38.0 |
1600 - 300 |
1100 - 200 |
1100 - 200 |
800 - 100 |
500 - 100 |
3200 - 500 |
1900 - 300 |
1600 - 300 |
1100 - 200 |
800 - 100 |
| Nr. 4 |
6.0 - 26.8 |
1600 - 400 |
1100 - 200 |
1100 - 200 |
800 - 200 |
500 - 100 |
3200 - 700 |
1900 - 400 |
1600 - 400 |
1100 - 200 |
800 - 200 |
| Nr. 5 |
4.0 - 32.0 |
2400 - 300 |
1600 - 200 |
1600 - 200 |
1200 - 100 |
800 - 100 |
4800 - 600 |
2800 - 300 |
2400 - 300 |
1600 - 200 |
1200 - 100 |
| Nr. 6 |
6.0 - 32.0 |
1600 - 300 |
1100 - 200 |
1100 - 200 |
800 - 100 |
500 - 100 |
3200 - 600 |
1900 - 300 |
1600 - 300 |
1100 - 200 |
800 - 100 |
| Nr. 7 |
5.0 - 28.0 |
1900 - 300 |
1300 - 200 |
1300 - 200 |
1000 - 200 |
600 - 100 |
3800 - 700 |
2200 - 400 |
1900 - 300 |
1300 - 200 |
1000 - 200 |
| Nr. 8 |
6.0 - 30.5 |
1600 - 300 |
1100 - 200 |
1100 - 200 |
800 - 200 |
500 - 100 |
3200 - 600 |
1900 - 400 |
1600 - 300 |
1100 - 200 |
800 - 200 |
| Nr. 9 |
6.0 - 37.0 |
1600 - 300 |
1100 - 200 |
1100 - 200 |
800 - 100 |
500 - 100 |
3200 - 500 |
1900 - 300 |
1600 - 300 |
1100 - 200 |
800 - 100 |
| Nr. 10 |
4.8 - 10.7 |
2000 - 900 |
1300 - 600 |
1300 - 600 |
1000 - 400 |
700 - 300 |
4000 - 1800 |
2300 - 1000 |
2000 - 900 |
1300 - 600 |
1000 - 400 |
| Nr. 11 |
6.0 - 25.0 |
1600 - 400 |
1100 - 300 |
1100 - 300 |
800 - 200 |
500 - 100 |
3200 - 800 |
1900 - 400 |
1600 - 400 |
1100 - 300 |
800 - 200 |
| Nr. 12 |
6.0 - 32.0 |
1600 - 300 |
1100 - 200 |
1100 - 200 |
800 - 100 |
500 - 100 |
3200 - 600 |
1900 - 300 |
1600 - 300 |
1100 - 200 |
800 - 100 |
| Nr. 13 |
6.0 - 40.0 |
1600 - 200 |
1100 - 200 |
1100 - 200 |
800 - 100 |
500 - 100 |
3200 - 500 |
1900 - 300 |
1600 - 200 |
1100 - 200 |
800 - 100 |
| Nr. 18 |
6.5 - 32.5 |
1500 - 300 |
1000 - 200 |
1000 - 200 |
700 - 100 |
500 - 100 |
2900 - 600 |
1700 - 300 |
1500 - 300 |
1000 - 200 |
700 - 100 |
INFORMATII GENERALE
Canelurile noilor burghie RUKO pentru tablă și țevi, conțin nitrură de bor cristalizată cubic (cBN - Cubic Boron Nitride) în formă solidă, un material de tăiere extrem de eficient.
Tehnologia de obținere a cBN este asemănătoare celei utilizate în producerea granulelor de diamant sintetic, prin sinterizare la temperaturi și presiuni extrem de ridicate
Duritatea cBN este depășită numai de cea a diamantului dar prezintă o serie de caracteristici care permit tăierea unor materiale ce nu pot fi prelucrate cu diamant poli sau monocristalin.
Domeniul de utilizare acoperă în prezent metale feroase cu duritate peste 45 HRC, fontă cenușie, aliaje călite de fier cu cobalt sau nichel etc.
Spre deosebire de diamant, cBN nu reacționează cu carburile metalice conținute de aceste materiale.
Degajarea termică intensă în cursul operațiilor de tăiere nu pune probleme în cazul cBN deoarece acest material nu reacționează cu oxigenul până la 1200°C și păstrează o duritate ridicată la temperaturi mari.
Aceasta permite utilizarea sculelor cu cBN pentru prelucrarea superaliajelor utilizate în producția aeronautică și a reactoarelor (ex. Inconel 718 sau Nimonic).
Deoarece cBN este un material abraziv mult mai dur decât carbura de siliciu sau corindonul, muchiile de tăiere rezultate sunt precise și nu produc bavuri.
În consecință sculele cu cBN vor avea o viață mai lungă și vor îndeplini cele mai pretențioase cerințe de acuratețe în procesul de lucru.
 |
Tăiș la vârf cu cBN, vârf de centrare conf. DIN 1412 C
cBN-ul din compoziția canelurilor asigură centrarea și găurirea precisă, chiar și în lemn subțire
|
 |
Caneluri cu conținut de cBN
Spre deosebire de burghiile obișnuite, canelurile elicoidale cu cBN ale burghielor în trepte nu produc bavuri
Degajarea așchiilor este optimizată și permite o îndepărtare eficientă a așchiilor rezistente, lungi (care nu se fragmentează)
În consecință, capacitatea de găurire și durata de viață au crescut considerabil
|
 |
Unghi de poziționare de 90° pentru fiecare din treptele burghiului
Muchia așchietoare a fiecărei trepte are un unghi de așezare
De aceea, muchia așchietoare se află mereu în cel mai înalt punct pe direcția de înaintare
|
 |
Suprafață axială polizat, cu conținut de cBN
Fiecare treaptă are suprafața acoperită axială cu cBN
|
 |
Suprafață radială polizată, cu conținut de cBN
Fiecare treaptă are un relief ajustat radial. prin șlefuire sub cBN; acest relief este proporțional cu diametrul fiecărei trepte
stfel, muchia așchietoare este mereu la cel mai înalt punct al diametrului
|
"
