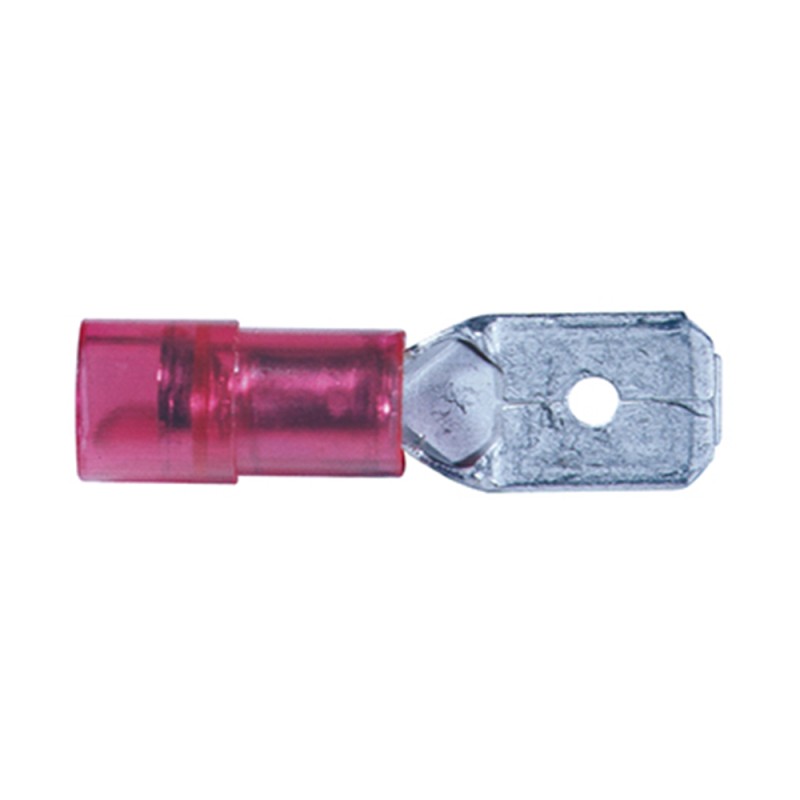

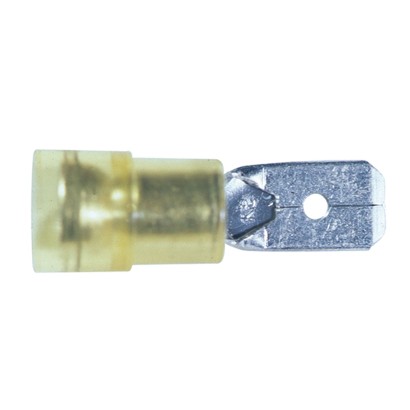

Conectori plati - izolatie Policarbonat - tata, Hilpress

Conectori plati - izolatie Policarbonat - tata, Hilpress

Tipuri de sertizari recomandate:

Restriction of Hazardous Substances - conform Directivei 2002/95/EC care interzice folosirea substanțelor periculoase în echipamentele electrice și electronice

Emisie zero de halogeni atunci când izolația este expusă la surse mari de căldură

• Alegerea papucului/conectorului potrivit pentru cablul/conductorul respectiv. Atenție la marcaje!
• Alegerea sculei și a formei corecte pentru sertizare.

Formele cele mai uzuale pentru sertizare:

Sertizarea în „C” pentru forme tubulare închise acoperă o gamă foarte mare de mărimi

Sertizarea în „B” pentru forme deschise cu o calitate a sertizării excelentă

Sertizările „ÎNCHISE” sunt cele mai bune sertizări, uniforme. Sertizare comprimată și aspect corespunzător

SUCCESIUNEA DE LUCRU LA SERTIZARE:

În cele ce urmează vom folosi termenele de „conductor” și „conector” pentru toate tipurile din aceste două categorii de produse.

1. Alege conectorul potrivit pentru conductorul respectiv. Verifică marcajele!

2. Alege uneltele și sculele compatibile cu conductorul și conectorul care trebuiesc asamblate.

*3. Determină lungimea care trebuie să fie dezizolată, marcheaz-o și execută dezizolarea capătului de conductor.

4. Verifică compatibilitatea unealtă/sculă/conector/conductor izolat-neizolat și definitivează etapele de lucru.

5. Introdu capătul dezizolat al conductorului în locașul din conector și poziționează corect zona dezizolată și începutul de conductor rămas  izolat. Atenție la marcaje și la limitatoare!

6. Introdu cu atenție ansamblul conductor-conector între fălcile/bacurile uneltei, poziționează-l corect, inițiază ciclul de lucru și continuă până la realizarea completă a sertizării.

7. Verificarea vizuală a asamblării conectorilor izolaţi.

1. Tăieturi neregulate ale izolației
2. Fire mai scurte
3. Fire mai lungi
4. Fire îndoite

PREZENȚA FIRELOR ÎN ZONA DE CONTACT

EVAZARE CAPĂT TUBULAR ÎN ZONA DE SERTIZARE FIRE

PREZENȚA FIRELOR ÎN ZONA DE CONTACT
