Capete combinate burghiu-tarod bit, filet metric, HSS-G TiN, pentru gauri straunse, ISO DIN 13, VOLKEL

Capete combinate burghiu-tarod bit, filet metric, HSS-G TiN, pentru gauri straunse, ISO DIN 13, VOLKEL

Cod articol: US19.03.103B01

De la 67,43 lei

Cu TVA Livrare in 1-3 zile

Se utilizează pe materiale cu rezistență până la 600 N/mm², metale neferoase și termoplaste

Se pot executa filete cu o adâncime maximă de 1 x D

Sunt utile pentru lucrări de montaj și în producția de serie mică

Pentru mai multe informatii apasati pe " "

Pentru o vizibilitate mai buna pe mobil, rotiti telefonul

Vezi variante

Descriere

Filtreaza variantele:

Lungime (mm)

Ø (mm)

Lungime activa (mm)

Cantitate / Ambalare

Reseteaza filtrele

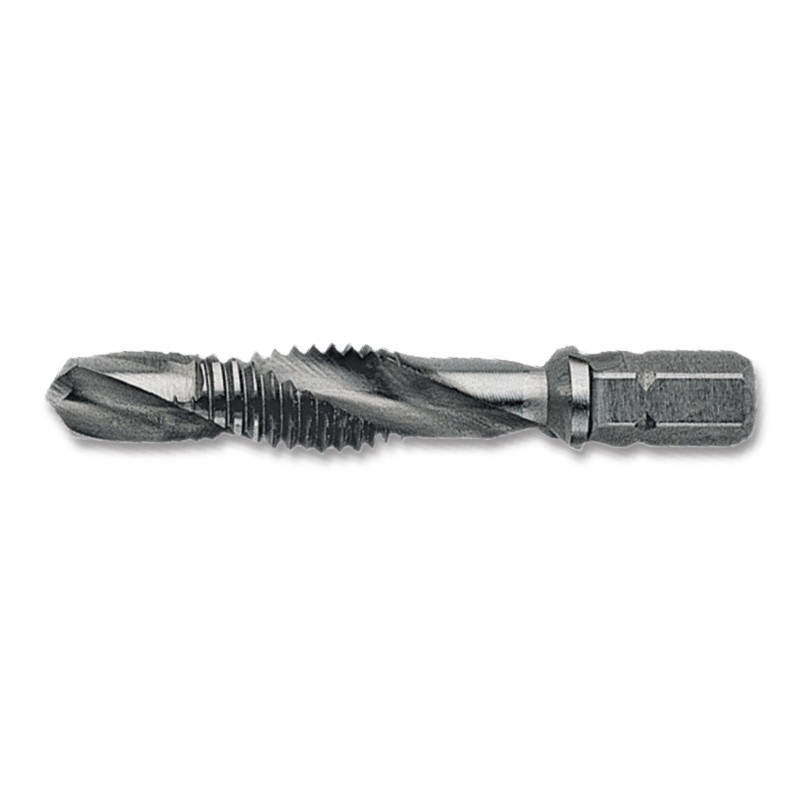

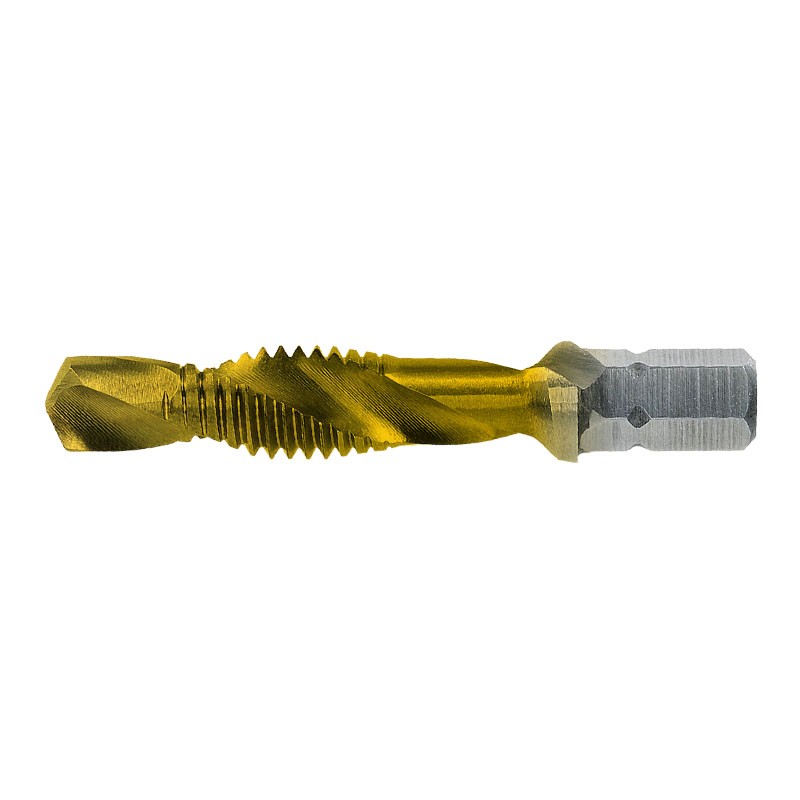

Capete combinate burghiu-tarod bit, filet metric, HSS-G TiN, pentru gauri straunse, ISO DIN 13, VOLKEL

Capetele combinate burghiu-tarod (bits) sunt proiectate pentru găurire, filetare și debavurare într-o singură operație, cu mașini manuale cu baterie sau electrice dar se pot utiliza și pe mașini de găurit staționare

Se utilizează pe materiale cu rezistență până la 600 N/mm², metale neferoase și termoplaste

Se pot executa filete cu o adâncime maximă de 1 x D. Sunt utile pentru lucrări de montaj și în producția de serie mică

Se impune o aliniere precisă a axelor sculei și a orificiului de filetat precum și utilizarea uleiului de tăiere potrivit

Datele tehnice necesare pentru filetare cu capetele combinate burghiu - tarod bit "HexTap S" sunt prezentate în tab

Filet:	M3	M4	M5	M6	M8	M10
Ø gaura (mm):	2.5	3.3	4.2	5.0	6.8	8.5
Turație (rpm):	1600	1200	950	800	600	450

CARACTERISTICI

Filet metric DIN ISO 13

Oţelul rapid, cunoscut sub numele de High Speed Steel, reprezintă o grupă de oţeluri aliate pentru unelte cu un conţinut de carbon de până la 2% şi până la 30% conţinut de elemente de aliaj precum tungsten (wolfram), molibden, vanadiu, cobalt, nichel şi titan

Materialele HSS se caracterizează prin duritate mare, rezistenţă la uzură şi o rezistenţă la căldură de până la 600°C

Acoperire cu nitrură de titan (TiN)

Prin procedeul PVD (Physical Vapour Deposition) se depune pe suprafața sculei, la cca, 500°C, în fază de vapori sub vacuum, un strat de nitrură de titan (TiN)

Se obține o creștere remarcabilă a durității și reducerea rugozității suprafeței ceea ce asigură excelente caracteristici anti-fricțiune și o înaltă rezistență la uzură și abraziune

Sculele acoperite cu TiN pot fi utilizate la viteze de tăiere semnificativ mai mari

Clasa de rezistență 600 N/mm²

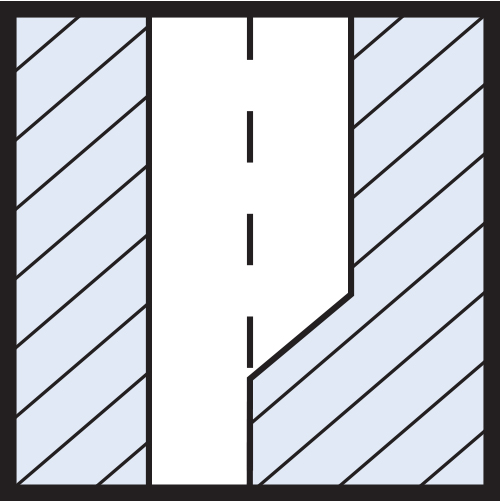

Pentru gauri strapunse

Toleranța filetului M / Mf conform DIN ISO 13

Prindere HEX 1/4"

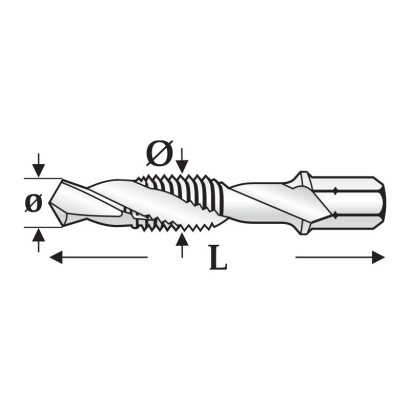

D – diametru nominal

D2 – diametrul cozii

D3 – diametrul gâtului

D4 – diametrul vârfului

D5 – diametrul pânzei

L1 – lungimea totală

L2 – lungimea filetului

L3 – lungimea gâtului

L4 – lungimea prinderii

P – pasul filetului

a – prindere

m – lățimea de contact

n – lățimea canelurii

α – unghi de degajare

γ – unghi de așezare

α1 – unghiul flancurilor filetului

UTILIZARE TAROZI

Tarozi de mână (set de 2 sau 3 buc.)

Tarod de degroșare (nr. 1)

Filet de intrare cu 6-8 spire

La tarodul pentru filetare manuală este valabil faptul că după două rotiri ale tarodului trebuie realizată un sfert de rotaţie înapoi pentru a rupe şpanul

Astfel încărcarea pe tarod scade.

Tarod intermediar (nr. 2)

Filet de intrare cu 4-5 spire

Tarod de finisare (nr. 3)

Filet de intrare cu 2-3 spire

Tarozi de masina (universali)

Filetarea se face cu un singur tarod

Pentru filetarea pe mașină trebuie aleasă în mod corespunzător turația corectă

Ei pot fi utilizați și ca tarozi de mână

Insertii pentru repararea filetelor

Fabricate din oțel de înaltă calitate

Cr Ni, inserțiile V-COIL asigură un filet interior de înaltă calitate care rezistă la temperatură ridicată și coroziune

Recomandari

În primul rând trebuie identificat cât mai bine materialul în care se va executa filetul. Fiecare tip de tarod a fost proiectat și executat astfel încât să asigure o filetare optimă pentru fiecare material în parte (diferă atât duritatea materialului cât și forma șpanului)

Pentru execuția unui filet corespunzător, geometria (dimensiunile orificiului) trebuie respectată cu mare strictețe

Pentru mărirea duratei de tăiere a uneltei şi pentru calitatea optimă a suprafeţei se vor utiliza uleiuri de răcire a sculelor aşchietoare sau alţi agenţi de răcire pentru ungere, întrucât aceştia reduc frecarea dintre aşchie şi tarod (deci şi momentul de rotaţie necesar)

Specialist în scule pentru filetare și sisteme de inserții pentru repararea filetelor • 100 de ani de experiență în producția de tarozi • Companie cu sediul în Remscheid, Germania • Clienți din 70 de țări sunt satisfăcuți de calitatea produselor VÖLKEL

Specializare

Se concentrează pe ceea ce știe cel mai bine: scule pentru filetare

Calitate

Garantează o calitate bună și constantă pentru industrie

Prețuri

Oferă cele mai bune prețuri pentru produse de calitate

Servicii

Garantează livrarea la timp a tuturor produselor din program

Fisa tehnica

BRAND: VOLKEL
COD ARTICOL: US19.03.103B01
Material: HSS-E TiN
Directie filetare: Dreapta
