Set de capete combinate burghiu-tarod, HSS, filet metric, pentru gauri strapunse, cutie din otel, set 6 + 1 piese, Volkel

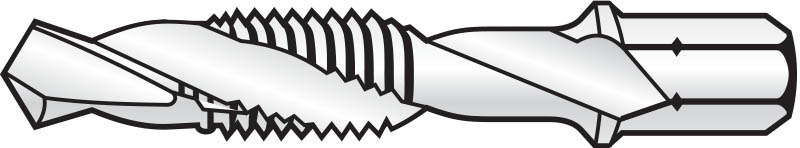

Capetele combinate burghiu-tarod (bits) sunt proiectate pentru găurire, filetare și debavurare într-o singură operație, cu mașini manuale cu baterie sau electrice dar se pot utiliza și pe mașini de găurit staționare
Se utilizează pe materiale cu rezistență până la 600 N/mm², metale neferoase și termoplaste
Se pot executa filete cu o adâncime maximă de 1 x D. Sunt utile pentru lucrări de montaj și în producția de serie mică
Se impune o aliniere precisă a axelor sculei și a orificiului de filetat precum și utilizarea uleiului de tăiere potrivit

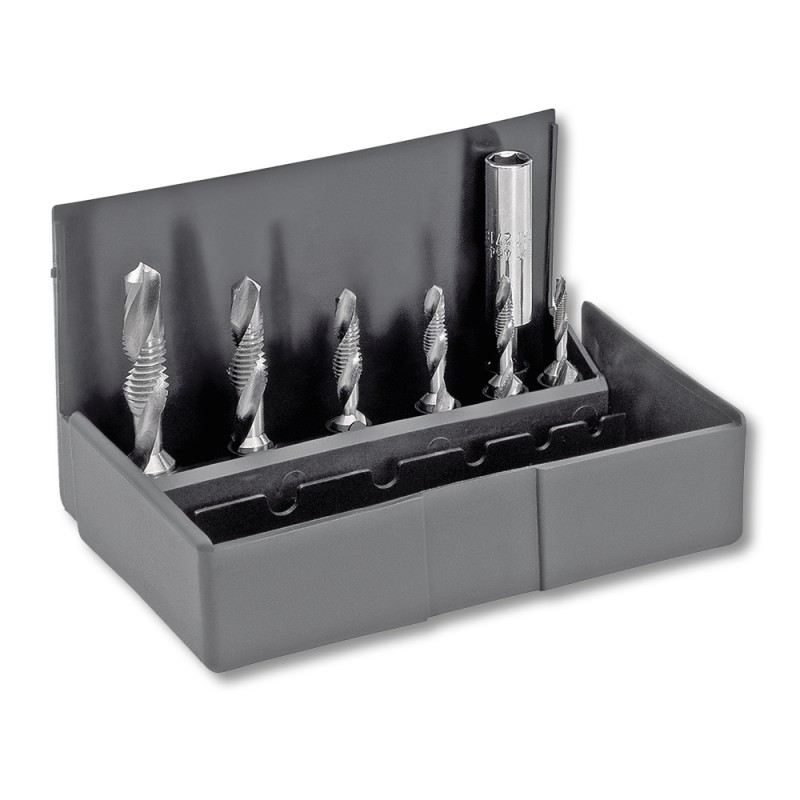

COMPONENTA
6 capete combinate bit: M3-4-5-6-8-10

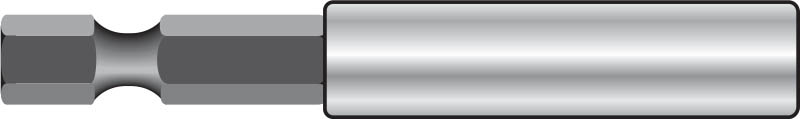

1 cap de prindere 1/4” pentru bits
Datele tehnice necesare pentru filetare cu capetele combinate burghiu - tarod bit "HexTap S" sunt prezentate în tab
| Filet: |
M3 |
M4 |
M5 |
M6 |
M8 |
M10 |
| Ø gaura (mm): |
2.5 |
3.3 |
4.2 |
5.0 |
6.8 |
8.5 |
| Turație (rpm): |
1600 |
1200 |
950 |
800 |
600 |
450 |
CARACTERISTICI
 |
Filet metric DIN ISO 13
|
 |
Oţelul rapid, cunoscut sub numele de High Speed Steel, reprezintă o grupă de oţeluri aliate pentru unelte cu un conţinut de carbon de până la 2% şi până la 30% conţinut de elemente de aliaj precum tungsten (wolfram), molibden, vanadiu, cobalt, nichel şi titan
Materialele HSS se caracterizează prin duritate mare, rezistenţă la uzură şi o rezistenţă la căldură de până la 600°C.
|
 |
Clasa de rezistență 600 N/mm²
|
 |
Pentru gauri strapunse
|
 |
Toleranța filetului M / Mf conform DIN ISO 13
|
 |
Prindere HEX 1/4"
|
 |

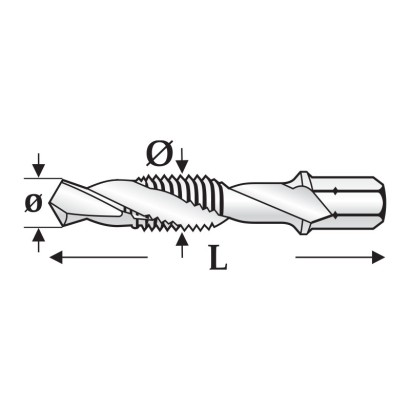

D – diametru nominal
D2 – diametrul cozii
D3 – diametrul gâtului
D4 – diametrul vârfului
D5 – diametrul pânzei
L1 – lungimea totală
L2 – lungimea filetului
L3 – lungimea gâtului
L4 – lungimea prinderii
|
P – pasul filetului
a – prindere
m – lățimea de contact
n – lățimea canelurii
α – unghi de degajare
γ – unghi de așezare
α1 – unghiul flancurilor filetului
|
UTILIZARE TAROZI
Tarozi de mână (set de 2 sau 3 buc.)
|
Tarod de degroșare (nr. 1)
Filet de intrare cu 6-8 spire
|
 |
La tarodul pentru filetare manuală este valabil faptul că după două rotiri ale tarodului trebuie realizată un sfert de rotaţie înapoi pentru a rupe şpanul
Astfel încărcarea pe tarod scade.
|
|
Tarod intermediar (nr. 2)
Filet de intrare cu 4-5 spire
|
|
Tarod de finisare (nr. 3)
Filet de intrare cu 2-3 spire
|
Tarozi de masina (universali)
 |
Filetarea se face cu un singur tarod
Pentru filetarea pe mașină trebuie aleasă în mod corespunzător turația corectă
Ei pot fi utilizați și ca tarozi de mână
|
|
|
Insertii pentru repararea filetelor
|
|
Fabricate din oțel de înaltă calitate
Cr Ni, inserțiile V-COIL asigură un filet interior de înaltă calitate care rezistă la temperatură ridicată și coroziune
|
 |
 |
 |
Recomandari
În primul rând trebuie identificat cât mai bine materialul în care se va executa filetul. Fiecare tip de tarod a fost proiectat și executat astfel încât să asigure o filetare optimă pentru fiecare material în parte (diferă atât duritatea materialului cât și forma șpanului)
Pentru execuția unui filet corespunzător, geometria (dimensiunile orificiului) trebuie respectată cu mare strictețe
Pentru mărirea duratei de tăiere a uneltei şi pentru calitatea optimă a suprafeţei se vor utiliza uleiuri de răcire a sculelor aşchietoare sau alţi agenţi de răcire pentru ungere, întrucât aceştia reduc frecarea dintre aşchie şi tarod (deci şi momentul de rotaţie necesar)
