Cod articol: VL.47921
Numar de piese: 14
Directie filetare: Dreapta
Material: HSSE Co5 ; TiN
Forme: B ; C/35° RSP
Pentru mai multe informatii apasati pe "
"
Pentru o vizibilitate mai buna pe mobil, rotiti telefonul

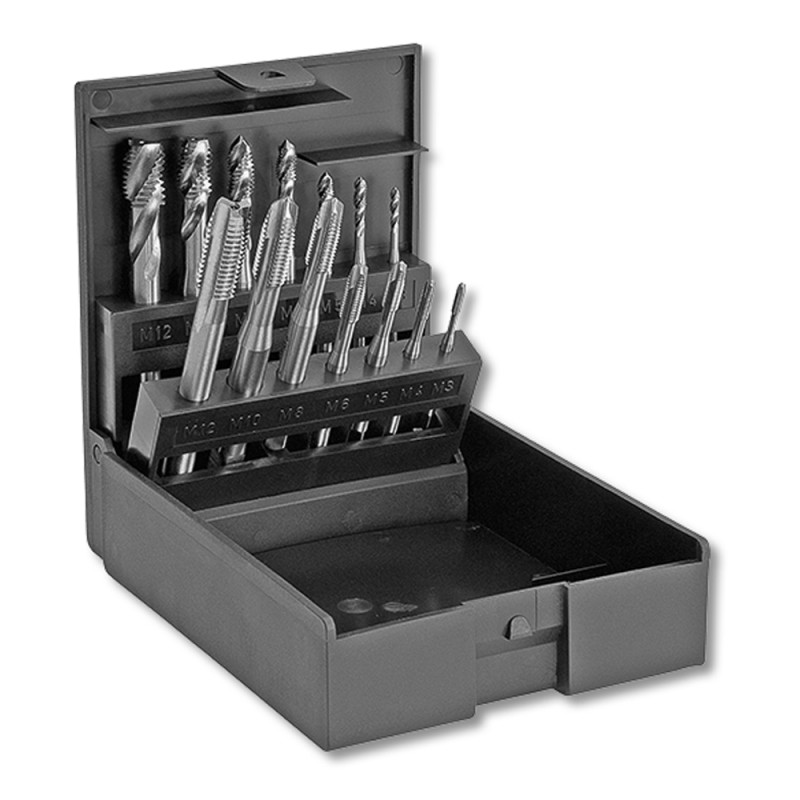

Set 7+7 tarozi de masina universali, HSSE Co5 TiN, forma C 35 grade - CSP, filet D, ISO DIN 13, DIN 371-376, VOLKEL
COMPONENTA
7 tarozi: DIN 371: M 3-4-5-6-8-10
DIN 376: M12
CARACTERISTICI
 |
Filet metric DIN ISO 13 |
 |
Precum oţelul rapid HSS, cu aliaj de cobalt Acest material rezistent la căldură este utilizat pentru prelucrarea materialelor cu o rezistenţă mai ridicată şi la canalele lungi de tăiere cu încălzire puternică corespunzătoare Procentul de 5% de cobalt asigură o rezistenţă la căldură mai ridicată, precum şi o capacitate de încărcare mai ridicată |
 |
Acoperire cu nitrură de titan (TiN) Prin procedeul PVD (Physical Vapour Deposition) se depune pe suprafața sculei, la cca, 500°C, în fază de vapori sub vacuum, un strat de nitrură de titan (TiN) Se obține o creștere remarcabilă a durității și reducerea rugozității suprafeței ceea ce asigură excelente caracteristici anti-fricțiune și o înaltă rezistență la uzură și abraziune Sculele acoperite cu TiN pot fi utilizate la viteze de tăiere semnificativ mai mari |
 |
DIN 371 - Tarozi universali cu tijă întărită |
 |
DIN 376 - Tarozi universali cu tijă de evacuare |
 |
Toleranța filetului M / Mf conform DIN ISO 13 |
  |
 |

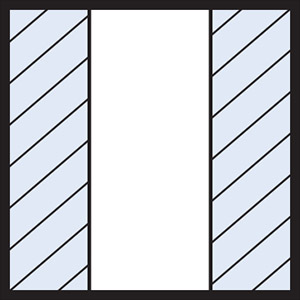

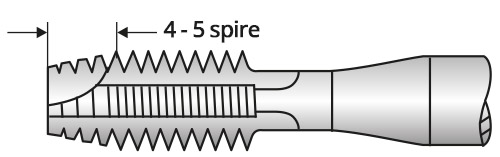

Forma B Filet de intrare cu 4-5 spire teșite, vârf elicoidal, pentru găuri străpunse |
  |
 |
Forma C/35° RSP Caneluri elicoidale 35°, filet de intrare cu 2-3 spire teșite, pentru găuri înfundate |
 |
Directie filetare: Dreapta |
 |
Prindere |
 |
D – diametru nominal D2 – diametrul cozii D3 – diametrul gâtului D4 – diametrul vârfului D5 – diametrul pânzei L1 – lungimea totală L2 – lungimea filetului L3 – lungimea gâtului L4 – lungimea prinderii |
P – pasul filetului a – prindere m – lățimea de contact n – lățimea canelurii α – unghi de degajare γ – unghi de așezare α1 – unghiul flancurilor filetului |
UTILIZARE TAROZI
Tarozi de mână (set de 2 sau 3 buc.)
 |
Tarod de degroșare (nr. 1) Filet de intrare cu 6-8 spire |
 |
La tarodul pentru filetare manuală este valabil faptul că după două rotiri ale tarodului trebuie realizată un sfert de rotaţie înapoi pentru a rupe şpanul Astfel încărcarea pe tarod scade. |
 |
Tarod intermediar (nr. 2) Filet de intrare cu 4-5 spire |
||
 |
Tarod de finisare (nr. 3) Filet de intrare cu 2-3 spire |
Tarozi de masina (universali)
 |
Filetarea se face cu un singur tarod Pentru filetarea pe mașină trebuie aleasă în mod corespunzător turația corectă Ei pot fi utilizați și ca tarozi de mână |
||
Insertii pentru repararea filetelor
|
|
Fabricate din oțel de înaltă calitate Cr Ni, inserțiile V-COIL asigură un filet interior de înaltă calitate care rezistă la temperatură ridicată și coroziune |
 |
 |
 |
Recomandari
În primul rând trebuie identificat cât mai bine materialul în care se va executa filetul. Fiecare tip de tarod a fost proiectat și executat astfel încât să asigure o filetare optimă pentru fiecare material în parte (diferă atât duritatea materialului cât și forma șpanului)
Pentru execuția unui filet corespunzător, geometria (dimensiunile orificiului) trebuie respectată cu mare strictețe
Pentru mărirea duratei de tăiere a uneltei şi pentru calitatea optimă a suprafeţei se vor utiliza uleiuri de răcire a sculelor aşchietoare sau alţi agenţi de răcire pentru ungere, întrucât aceştia reduc frecarea dintre aşchie şi tarod (deci şi momentul de rotaţie necesar)
Specialist în scule pentru filetare și sisteme de inserții pentru repararea filetelor • 100 de ani de experiență în producția de tarozi • Companie cu sediul în Remscheid, Germania • Clienți din 70 de țări sunt satisfăcuți de calitatea produselor VÖLKEL
Specializare
Se concentrează pe ceea ce știe cel mai bine: scule pentru filetare
Calitate
Garantează o calitate bună și constantă pentru industrie
Prețuri
Oferă cele mai bune prețuri pentru produse de calitate
Servicii
Garantează livrarea la timp a tuturor produselor din program
