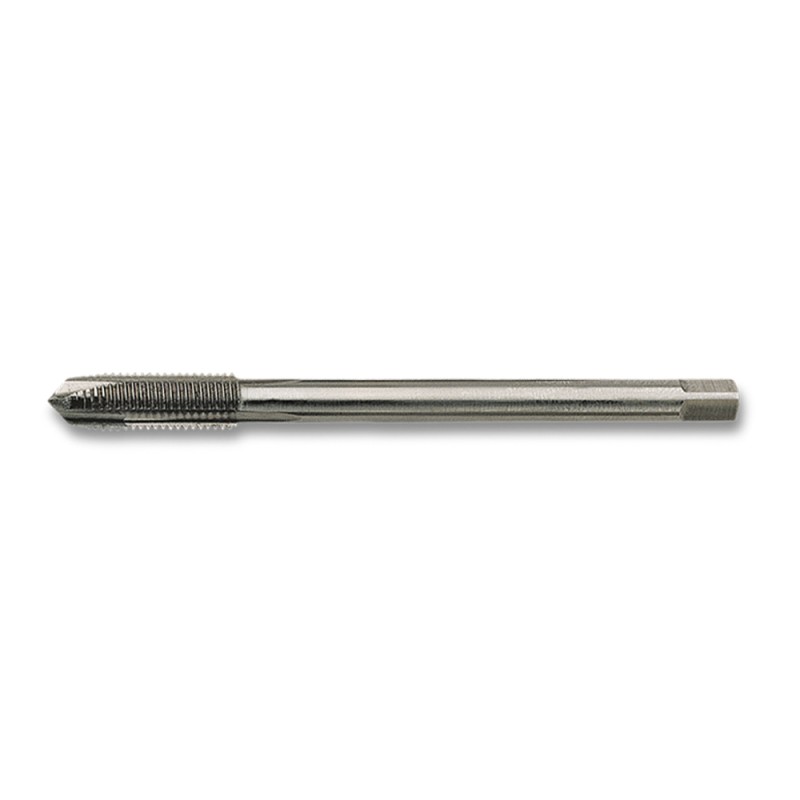

Tarod de masina universal, HSSE Co5, forma B, filet normal, metric fin, DIN 374, VOLKEL
APLICATII
materiale neabrazive până la 900 N/mm²
oțel nealiat și slab aliat
pentru găuri străpunse
pentru filetare manuală și pe mașini
CARACTERISTICI
 |
Filet metric DIN ISO 13
|
 |
Clasa de rezistență 900 N/mm²
|
 |
Pentru gauri strapunse
|
 |
Precum oţelul rapid HSS, cu aliaj de cobalt
Acest material rezistent la căldură este utilizat pentru prelucrarea materialelor cu o rezistenţă mai ridicată şi la canalele lungi de tăiere cu încălzire puternică corespunzătoare
Procentul de 5% de cobalt asigură o rezistenţă la căldură mai ridicată, precum şi o capacitate de încărcare mai ridicată
|
 |
DIN 374 - Tarozi universali, filet Mf
|
 |
Toleranța filetului M / Mf conform DIN ISO 13
|
 |
 |
|
Forma B
Filet de intrare cu 4-5 spire teșite, vârf elicoidal, pentru găuri străpunse
|
 |
Directie filetare: Dreapta
|
 |
Directie filetare: Stanga
|
 |
Prindere
|
 |
D – diametru nominal
D2 – diametrul cozii
D3 – diametrul gâtului
D4 – diametrul vârfului
D5 – diametrul pânzei
L1 – lungimea totală
L2 – lungimea filetului
L3 – lungimea gâtului
L4 – lungimea prinderii
|
P – pasul filetului
a – prindere
m – lățimea de contact
n – lățimea canelurii
α – unghi de degajare
γ – unghi de așezare
α1 – unghiul flancurilor filetului
|
UTILIZARE TAROZI
Tarozi de mână (set de 2 sau 3 buc.)
|
Tarod de degroșare (nr. 1)
Filet de intrare cu 6-8 spire
|
 |
La tarodul pentru filetare manuală este valabil faptul că după două rotiri ale tarodului trebuie realizată un sfert de rotaţie înapoi pentru a rupe şpanul
Astfel încărcarea pe tarod scade.
|
|
Tarod intermediar (nr. 2)
Filet de intrare cu 4-5 spire
|
|
Tarod de finisare (nr. 3)
Filet de intrare cu 2-3 spire
|
Tarozi de masina (universali)
 |
Filetarea se face cu un singur tarod
Pentru filetarea pe mașină trebuie aleasă în mod corespunzător turația corectă
Ei pot fi utilizați și ca tarozi de mână
|
|
|
Insertii pentru repararea filetelor
|
|
Fabricate din oțel de înaltă calitate
Cr Ni, inserțiile V-COIL asigură un filet interior de înaltă calitate care rezistă la temperatură ridicată și coroziune
|
 |
 |
 |
Recomandari
În primul rând trebuie identificat cât mai bine materialul în care se va executa filetul. Fiecare tip de tarod a fost proiectat și executat astfel încât să asigure o filetare optimă pentru fiecare material în parte (diferă atât duritatea materialului cât și forma șpanului)
Pentru execuția unui filet corespunzător, geometria (dimensiunile orificiului) trebuie respectată cu mare strictețe
Pentru mărirea duratei de tăiere a uneltei şi pentru calitatea optimă a suprafeţei se vor utiliza uleiuri de răcire a sculelor aşchietoare sau alţi agenţi de răcire pentru ungere, întrucât aceştia reduc frecarea dintre aşchie şi tarod (deci şi momentul de rotaţie necesar)
