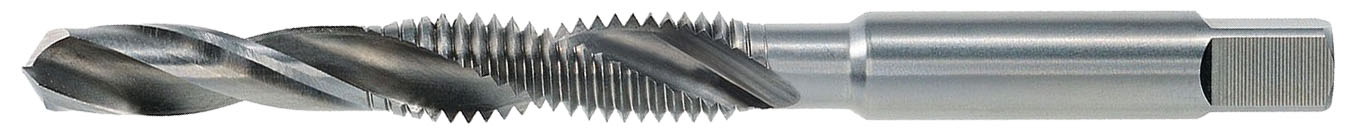

Tarod de masina combinat (universal), HSS-E, filet metric, gaurire strapunsa, Volkel

Tarod de masina combinat (universal), HSS-E, filet metric, gaurire strapunsa, Volkel

APLICATII

Tarozii combinați permit găurirea și filetarea într-o singură operație, fără schimbarea sculei

Se pot executa filete în găuri străpunse până la o adâncime maximă a filetului de 2 x D

Executând două operații simultan se poate utiliza în materiale cu rezistență mecanică medie: oțeluri nealiate și aliate de până la 600 N/mm2, fontă maleabilă, fontă grafit nodular, cupru, alamă, aluminiu, aliaje de aluminiu-magneziu și zinc, zamac

Se utilizează numai cu mașini de găurit cu comutare între modurile de lucru găurire și înșurubare, iar viteza de avans trebuie adaptată la operațiunea particulară necesară - găurire sau filetare

Nu se pot folosi mandrine cu compensare a presiunii

CARACTERISTICI

Filet metric DIN ISO 13

HSS-E

Precum oţelul rapid HSS, cu aliaj de cobalt Acest material rezistent la căldură este utilizat pentru prelucrarea materialelor cu o rezistenţă mai ridicată şi la canalele lungi de tăiere cu încălzire puternică corespunzătoare Procentul de 5% de cobalt asigură o rezistenţă la căldură mai ridicată, precum şi o capacitate de încărcare mai ridicată

Clasa de rezistență 600 N/mm²

Pentru gauri strapunse

Toleranța filetului M / Mf conform DIN ISO 13

Directie filetare: Dreapta

Prindere

D – diametru nominal D2 – diametrul cozii D3 – diametrul gâtului D4 – diametrul vârfului D5 – diametrul pânzei L1 – lungimea totală L2 – lungimea filetului L3 – lungimea gâtului L4 – lungimea prinderii

P – pasul filetului a – prindere m – lățimea de contact n – lățimea canelurii α – unghi de degajare γ – unghi de așezare α1 – unghiul flancurilor filetului

UTILIZARE TAROZI

Tarozi de mână (set de 2 sau 3 buc.)

	Tarod de degroșare (nr. 1) Filet de intrare cu 6-8 spire		La tarodul pentru filetare manuală este valabil faptul că după două rotiri ale tarodului trebuie realizată un sfert de rotaţie înapoi pentru a rupe şpanul Astfel încărcarea pe tarod scade.
	Tarod intermediar (nr. 2) Filet de intrare cu 4-5 spire
	Tarod de finisare (nr. 3) Filet de intrare cu 2-3 spire

Tarozi de masina (universali)

	Filetarea se face cu un singur tarod Pentru filetarea pe mașină trebuie aleasă în mod corespunzător turația corectă Ei pot fi utilizați și ca tarozi de mână

Insertii pentru repararea filetelor

Fabricate din oțel de înaltă calitate Cr Ni, inserțiile V-COIL asigură un filet interior de înaltă calitate care rezistă la temperatură ridicată și coroziune

Recomandari

În primul rând trebuie identificat cât mai bine materialul în care se va executa filetul. Fiecare tip de tarod a fost proiectat și executat astfel încât să asigure o filetare optimă pentru fiecare material în parte (diferă atât duritatea materialului cât și forma șpanului)

Pentru execuția unui filet corespunzător, geometria (dimensiunile orificiului) trebuie respectată cu mare strictețe

Pentru mărirea duratei de tăiere a uneltei şi pentru calitatea optimă a suprafeţei se vor utiliza uleiuri de răcire a sculelor aşchietoare sau alţi agenţi de răcire pentru ungere, întrucât aceştia reduc frecarea dintre aşchie şi tarod (deci şi momentul de rotaţie necesar)
