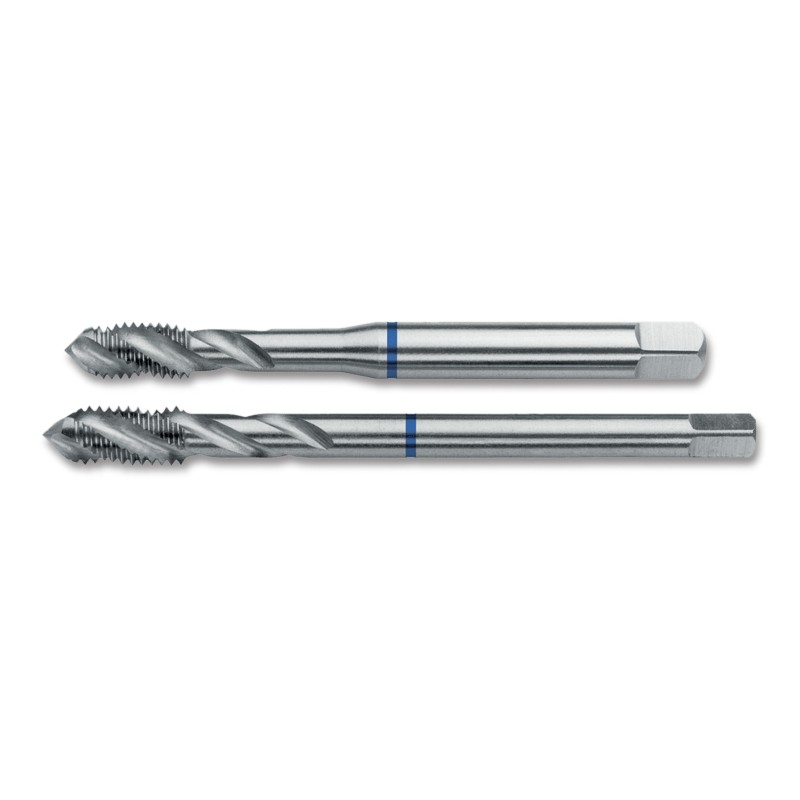

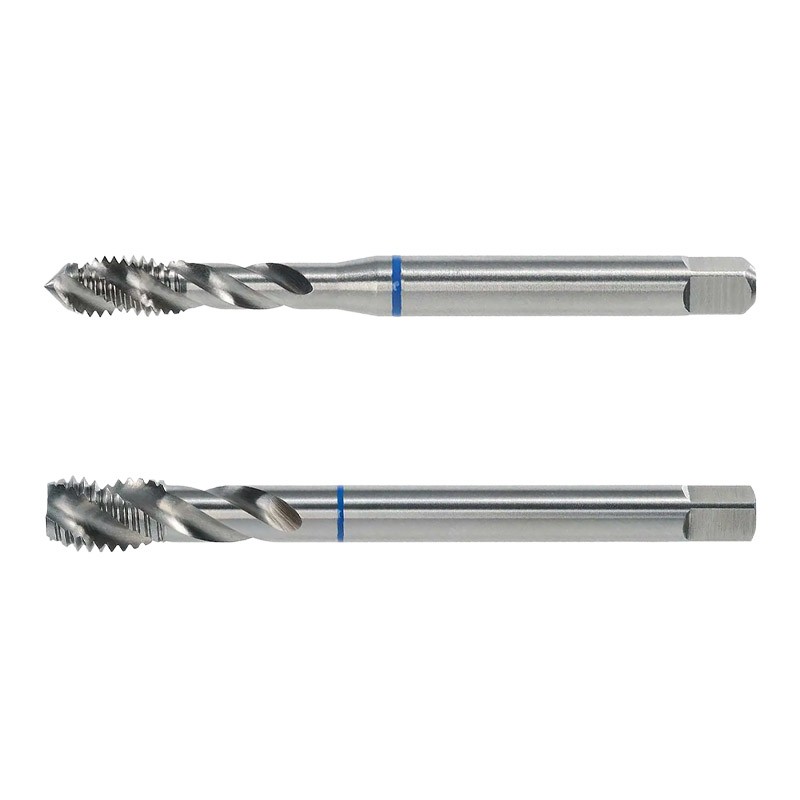

Tarozi de masina, universali, HSS-E, forma C/39° RSP, banda albastra, filet metric, DIN 371-376, VOLKEL
APLICATII
oțel rezistent la uzură până la 1200 N/mm²
oțel înalt aliat aliat, oțel inoxidabil cu așchie scurtă
pentru găuri înfundate
oțel aliat pentru scule
pentru filetare manuală și pe mașini

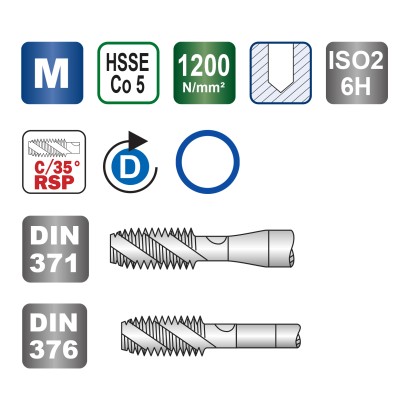

CARACTERISTICI
 |
Tarod banda albastra
|
 |
Filet metric DIN ISO 13
|
 |
Precum oţelul rapid HSS, cu aliaj de cobalt
Acest material rezistent la căldură este utilizat pentru prelucrarea materialelor cu o rezistenţă mai ridicată şi la canalele lungi de tăiere cu încălzire puternică corespunzătoare
Procentul de 5% de cobalt asigură o rezistenţă la căldură mai ridicată, precum şi o capacitate de încărcare mai ridicată
|
 |
Clasa de rezistență 1200 N/mm²
|
 |
Pentru gauri infundate
|
 |
Directie filetare: Dreapta
|
 |
Toleranța filetului M / Mf conform DIN ISO 13
|
 |

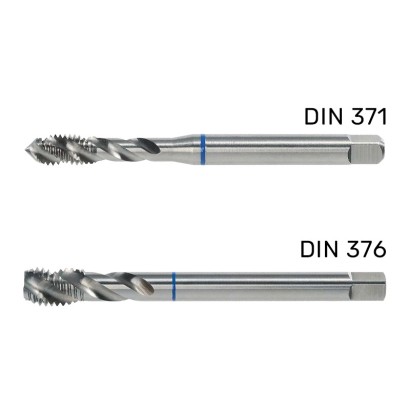

DIN 371 - Tarozi universali cu tijă întărită
|
 |
DIN 376 - Tarozi universali cu tijă de evacuare
|
 |
 |
|
Forma C/39° RSP
Caneluri elicoidale 39°, filet de intrare cu 2-3 spire teșite, pentru găuri înfundate
|
 |
Prindere
|
TAROZI DE MASINA CU INEL COLORAT
Scule specializate - produc rezultate optime
Dimensiunea nu este suficientă!
Pentru materiale cum ar fi oțel aliat sau rezistent la uzură, oțelul inoxidabil cu așchie lungă, fonta / fonta grafitată, alama, materiale cu rezistență mare, motto-ul "unul pentru toate" produce rezultate slabe
Rezultatele optime le obțineți cu tarozii Völkel cu inel colorat alegând scula corectă pentru fiecare material
Astfel veți beneficia de o geometrie optimă a sculei și o calitate superioară a filetării
| INEL |
 |
 |
 |
 |
 |
 |
 |
LUBRIFIANT |
VITEZA DE TAIERE (m/min) |
| Oțel nealiat și slab aliat, așchie scurtă |
|
|
|
|
|
|
|
ulei / emulsie de ulei |
10 - 20 |
| Materiale abrazive, așchie scurtă |
|
|
|
|
|
|
|
ulei / emulsie de ulei |
6 - 15 |
| Oțel refractar, așchie lungă |
|
|
|
|
|
|
|
ulei |
4 - 8 |
| Oțel refractar, așchie scurtă |
|
|
|
|
|
|
|
ulei |
4 - 8 |
| Otel de cementare, aschie scurta |
|
|
|
|
|
|
|
ulei |
4 - 8 |
| Oțel de scule, până la 1200 N/mm2 |
|
|
|
|
|
|
|
ulei |
2 - 5 |
| Oțel de scule, peste 1200 N/mm2 |
|
|
|
|
|
|
|
ulei |
2 - 5 |
| Oțel inoxidabil, așchie scurtă |
|
|
|
|
|
|
|
ulei |
5 - 10 |
| Oțel inoxidabil, așchie lungă |
|
|
|
|
|
|
|
ulei |
5 - 10 |
| Fontă cenușie |
|
|
|
|
|
|
|
kerosen / taiere uscata |
6 - 20 |
| Fontă cu grafit granular |
|
|
|
|
|
|
|
kerosen / taiere uscata |
6 - 20 |
| Fontă maleabila |
|
|
|
|
|
|
|
emulsie de ulei |
6 - 12 |
| Alamă, așchie scurtă |
|
|
|
|
|
|
|
emulsie de ulei |
20 - 30 |
| Alamă, așchie lungă |
|
|
|
|
|
|
|
ulei / emulsie de ulei |
10 - 15 |
| Bronz, așchie scurtă |
|
|
|
|
|
|
|
ulei / emulsie de ulei |
6 - 15 |
| Bronz, așchie lungă |
|
|
|
|
|
|
|
ulei / emulsie de ulei |
6 - 15 |
| Cupru |
|
|
|
|
|
|
|
ulei / emulsie de ulei |
10 - 15 |
| Aliaje de aluminiu, așchie scurtă |
|
|
|
|
|
|
|
ulei / emulsie de ulei |
15 - 30 |
| Aliaje de aluminiu, așchie lungă |
|
|
|
|
|
|
|
emulsie de ulei |
10 - 20 |
| Aliaje de zinc |
|
|
|
|
|
|
|
ulei / emulsie de ulei |
10 - 15 |
| Aliaje de magneziu |
|
|
|
|
|
|
|
emulsie de ulei / taiere uscata |
10 - 20 |
| Titan, așchie scurtă |
|
|
|
|
|
|
|
ulei |
3 - 4 |
| Titan, așchie lungă |
|
|
|
|
|
|
|
ulei |
3 - 4 |
| Termoplaste |
|
|
|
|
|
|
|
emulsie de ulei / taiere uscata |
5 - 15 |
| Duroplaste |
|
|
|
|
|
|
|
taiere uscata |
5 - 15 |
UTILIZARE
 |
D – diametru nominal
D2 – diametrul cozii
D3 – diametrul gâtului
D4 – diametrul vârfului
D5 – diametrul pânzei
L1 – lungimea totală
L2 – lungimea filetului
L3 – lungimea gâtului
L4 – lungimea prinderii
|
P – pasul filetului
a – prindere
m – lățimea de contact
n – lățimea canelurii
α – unghi de degajare
γ – unghi de așezare
α1 – unghiul flancurilor filetului
|
UTILIZARE TAROZI
Tarozi de mână (set de 2 sau 3 buc.)
|
Tarod de degroșare (nr. 1)
Filet de intrare cu 6-8 spire
|
 |
La tarodul pentru filetare manuală este valabil faptul că după două rotiri ale tarodului trebuie realizată un sfert de rotaţie înapoi pentru a rupe şpanul
Astfel încărcarea pe tarod scade.
|
|
Tarod intermediar (nr. 2)
Filet de intrare cu 4-5 spire
|
|
Tarod de finisare (nr. 3)
Filet de intrare cu 2-3 spire
|
Tarozi de masina (universali)
 |
Filetarea se face cu un singur tarod
Pentru filetarea pe mașină trebuie aleasă în mod corespunzător turația corectă
Ei pot fi utilizați și ca tarozi de mână
|
|
|
Insertii pentru repararea filetelor
|
|
Fabricate din oțel de înaltă calitate
Cr Ni, inserțiile V-COIL asigură un filet interior de înaltă calitate care rezistă la temperatură ridicată și coroziune
|
 |
 |
 |
Recomandari
În primul rând trebuie identificat cât mai bine materialul în care se va executa filetul. Fiecare tip de tarod a fost proiectat și executat astfel încât să asigure o filetare optimă pentru fiecare material în parte (diferă atât duritatea materialului cât și forma șpanului)
Pentru execuția unui filet corespunzător, geometria (dimensiunile orificiului) trebuie respectată cu mare strictețe
Pentru mărirea duratei de tăiere a uneltei şi pentru calitatea optimă a suprafeţei se vor utiliza uleiuri de răcire a sculelor aşchietoare sau alţi agenţi de răcire pentru ungere, întrucât aceştia reduc frecarea dintre aşchie şi tarod (deci şi momentul de rotaţie necesar)
