Cod articol: VL.80501
Filet Metric
Forma filiera: "B"
Gaurire strapunsa
Material: HSS-G
Pentru o vizibilitate mai buna pe mobil, rotiti telefonul

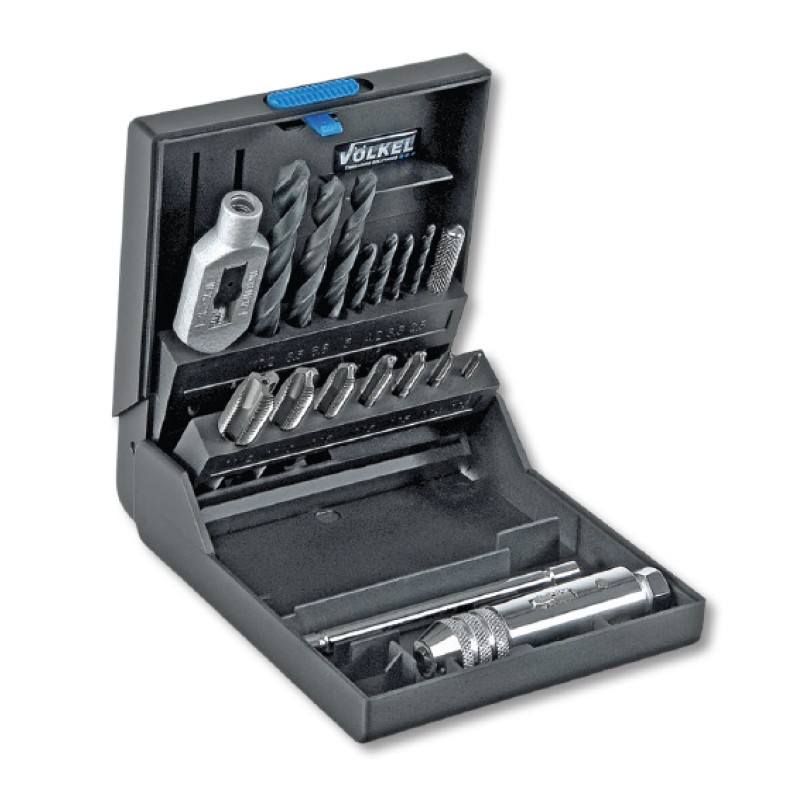

Trusa pentru filetare cu tarozi de masina, universali, gaurire strapunsa, filet metric, HSS, set 16 piese, Volkel
APLICATII
materiale neabrazive până la 900 N/mm²
oțel nealiat și slab aliat
COMPONENTA
 |
 |
 |
| M3 - M4 - M5 - M6 - M8 - M10 | M3 - M4 - M5 - M6 - M8 - M10 | Ø 2.5 - 3.3 - 4.2 - 5.0 - 6.8 - 8.5 |
CARACTERISTICI
 |
Filet metric DIN ISO 13 |
 |
HSS-G reprezintă burghie din Oțel Rapid (High-Speed Steel) fabricate prin rectificare (grinding), ceea ce le conferă o muchie de tăiere mai precisă, o ascuțime sporită și o rezistență mai bună decât burghiele standard HSS G (Ground/Rectificat): Indică faptul că filetul este rectificat, asigurând o precizie dimensională mai mare și o calitate superioară a filetului, spre deosebire de cele frezate |
 |
Tarozi pentru gaurire strapunsa |
 |
Filiere - DIN 223 |
FILIERA FORMA "B"
 |
|
D – diametru exterior E – grosimea filierei a – latimea de contact b – orificiu pentru surubul de fixare al suportului de filiera α – unghi de degajare β – unghi de contact γ – unghi de asezare |
INFO TAROZI
 |
D – diametru nominal D2 – diametrul cozii D3 – diametrul gâtului D4 – diametrul vârfului D5 – diametrul pânzei L1 – lungimea totală L2 – lungimea filetului L3 – lungimea gâtului L4 – lungimea prinderii |
P – pasul filetului a – prindere m – lățimea de contact n – lățimea canelurii α – unghi de degajare γ – unghi de așezare α1 – unghiul flancurilor filetului |
UTILIZARE TAROZI
Tarozi de mână (set de 2 sau 3 buc.)
 |
Tarod de degroșare (nr. 1) Filet de intrare cu 6-8 spire |
 |
La tarodul pentru filetare manuală este valabil faptul că după două rotiri ale tarodului trebuie realizată un sfert de rotaţie înapoi pentru a rupe şpanul Astfel încărcarea pe tarod scade. |
 |
Tarod intermediar (nr. 2) Filet de intrare cu 4-5 spire |
||
 |
Tarod de finisare (nr. 3) Filet de intrare cu 2-3 spire |
Tarozi de masina (universali)
 |
Filetarea se face cu un singur tarod Pentru filetarea pe mașină trebuie aleasă în mod corespunzător turația corectă Ei pot fi utilizați și ca tarozi de mână |
||
Insertii pentru repararea filetelor
|
|
Fabricate din oțel de înaltă calitate Cr Ni, inserțiile V-COIL asigură un filet interior de înaltă calitate care rezistă la temperatură ridicată și coroziune |
 |
 |
 |
Recomandari
În primul rând trebuie identificat cât mai bine materialul în care se va executa filetul. Fiecare tip de tarod a fost proiectat și executat astfel încât să asigure o filetare optimă pentru fiecare material în parte (diferă atât duritatea materialului cât și forma șpanului)
Pentru execuția unui filet corespunzător, geometria (dimensiunile orificiului) trebuie respectată cu mare strictețe
Pentru mărirea duratei de tăiere a uneltei şi pentru calitatea optimă a suprafeţei se vor utiliza uleiuri de răcire a sculelor aşchietoare sau alţi agenţi de răcire pentru ungere, întrucât aceştia reduc frecarea dintre aşchie şi tarod (deci şi momentul de rotaţie necesar)
Specialist în scule pentru filetare și sisteme de inserții pentru repararea filetelor • 100 de ani de experiență în producția de tarozi • Companie cu sediul în Remscheid, Germania • Clienți din 70 de țări sunt satisfăcuți de calitatea produselor VÖLKEL
Specializare
Se concentrează pe ceea ce știe cel mai bine: scule pentru filetare
Calitate
Garantează o calitate bună și constantă pentru industrie
Prețuri
Oferă cele mai bune prețuri pentru produse de calitate
Servicii
Garantează livrarea la timp a tuturor produselor din program
Fisa tehnica
Filet UNC
Material tarozi: HSS-G
Material filiere: HSS
Tarozi ≈ DIN 352
Filiere DIN 223
Pentru o vizibilitate mai buna pe mobil, rotiti telefonul
Filet Whitworth (BSW)
Material tarozi: HSS-G
Material filiere: HSS
Tarozi ≈ DIN 352
Filiere DIN 223
Pentru o vizibilitate mai buna pe mobil, rotiti telefonul
Filet Metric
Foarma tarod: "B"
Gaurire strapunsa
Material: HSS-E
Pentru o vizibilitate mai buna pe mobil, rotiti telefonul
Gaurire strapunsa si infundata
Material tarozi: HSS-G
Material filiere: HSS
Tarozi DIN 352
Filiere DIN 223
Pentru o vizibilitate mai buna pe mobil, rotiti telefonul
Filet UNC
Material tarozi: HSS-G
Material filiere: HSS
Tarozi ≈ DIN 352
Filiere DIN 223
Pentru o vizibilitate mai buna pe mobil, rotiti telefonul
Filet Metric
Foarma tarod: "B"
Gaurire strapunsa
Material: HSS-E
Pentru o vizibilitate mai buna pe mobil, rotiti telefonul
Filet BSF / Whitworth (BSW)
Material tarozi: HSS-G
Material filiere: HSS
Tarozi ≈ DIN 2181 / 352
Filiere DIN 223
Pentru o vizibilitate mai buna pe mobil, rotiti telefonul
Filet Whitworth (BSW)
Material tarozi: HSS-G
Material filiere: HSS
Tarozi ≈ DIN 352
Filiere DIN 223
Pentru o vizibilitate mai buna pe mobil, rotiti telefonul
Gaurire strapunsa si infundata
Material tarozi: HSS-G
Material filiere: HSS
Tarozi DIN 352
Filiere DIN 223
Pentru o vizibilitate mai buna pe mobil, rotiti telefonul
Filet Whitworth (BSW)
Material tarozi: HSS-G
Material filiere: HSS
Tarozi ≈ DIN 352
Filiere DIN 223
Pentru o vizibilitate mai buna pe mobil, rotiti telefonul
Gaurire strapunsa si infundata
Material tarozi: HSS-G
TAROZI DIN 352
Pentru o vizibilitate mai buna pe mobil, rotiti telefonul
Gaurire strapunsa si infundata
Material tarozi: HSS-G
Material filiere: HSS
Tarozi DIN 352
Filiere DIN 223
Pentru o vizibilitate mai buna pe mobil, rotiti telefonul
Filet BSF
Material tarozi: HSS-G
Material filiere: HSS
Pentru o vizibilitate mai buna pe mobil, rotiti telefonul
Gaurire strapunsa si infundata
Material tarozi: HSS-G
Material filiere: HSS
Tarozi DIN 352
Filiere DIN 223
Pentru o vizibilitate mai buna pe mobil, rotiti telefonul
Filet BSF
Material tarozi: HSS-G
Material filiere: HSS
Tarozi DIN ≈ DIN 2181
Filiere DIN 223
Pentru o vizibilitate mai buna pe mobil, rotiti telefonul
Filet UNF
Material tarozi: HSS-G
Material filiere: HSS
Tarozi ≈ DIN 2181
Filiere DIN 223
Pentru o vizibilitate mai buna pe mobil, rotiti telefonul
Filet Metric
Forma filiera: "B"
Gaurire strapunsa
Material: HSS-G
Pentru o vizibilitate mai buna pe mobil, rotiti telefonul
Orificiu de degajare
Filet de intrare
Parte de intrare
