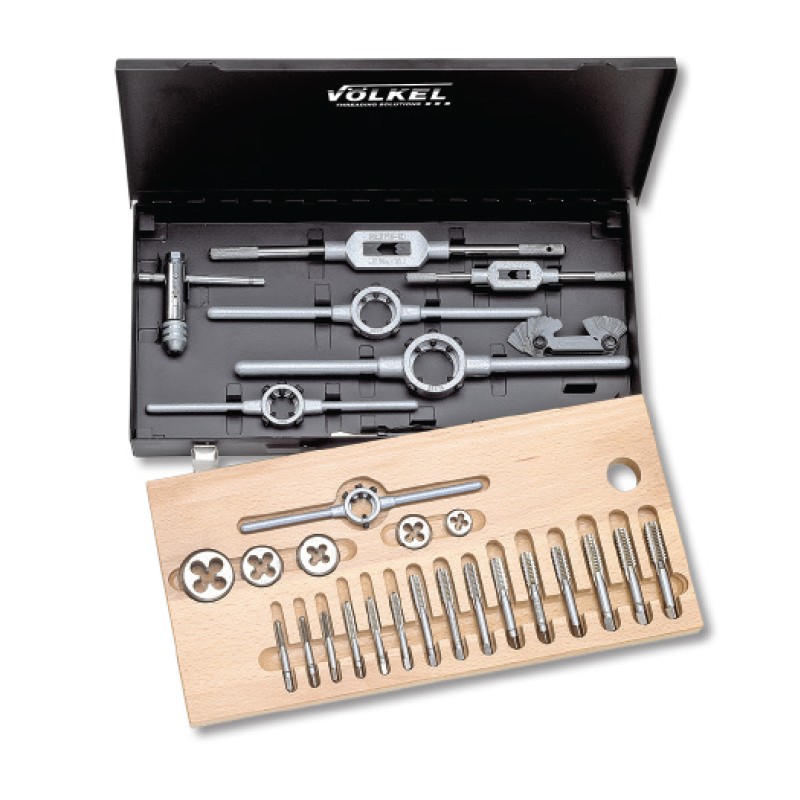

Trusa filetare cu tarozi de mana si filiere, HSS-G, filet G (BSP) dreapta, 30 piese gaurire strapunsa si infundata, Volkel

Tarozi  filet G (BSP)

Tarozi filet G (BSP) sunt scule de filetare pentru crearea de filete interioare paralele, folosite pentru etanșarea precisă la îmbinarea țevilor, marcate cu "G" (Gas) și standardizate conform ISO 228/1 (sau DIN 5157), fiind paralele (BSPP), nu conice (BSPT), din oțel de înaltă calitate (HSS), esențiale în instalații unde etanșarea la apă/gaz este crucială

Tip de filet: Paralel (cilindric), spre deosebire de filet conic (BSPT)

Nomenclatură: G (ISO 228), BSPP (British Standard Pipe Parallel), uneori și NPS (Nominal Pipe Size)

Aplicație: Conexiuni de țevi unde etanșarea se face cu garnitură (O-ring sau plată) sau prin potrivirea precisă a fețelor, nu prin strângerea conică

Material: De obicei din Oțel Rapid (HSS-M2) pentru rezistență la uzură și durabilitate

Standard: Conform DIN 5157, pentru filet GAZ (G)

Tarozi - HSS-G

Tarozi HSS-G sunt scule de filetare manuală sau pe mașină, confecționate din Oțel de Mare Viteză (HSS - High-Speed Steel)

Adesea cu profil rectificat (G - Ground), utilizate pentru a crea filete interne (metric, fin, etc.) în găuri pre-forate, potrivite pentru oțeluri nealiate și slab aliate, până la o rezistență de ~900 N/mm², fiind esențiali pentru filetare de precizie, mai ales pentru găuri înfundate și străpunse

Filiere - HSS

Filierele HSS (High-Speed Steel) sunt unelte de filetare de înaltă performanță, confecționate dintr-un oțel rapid special (cu elemente precum molibden, tungsten, vanadiu) care le conferă rezistență la temperaturi ridicate și uzură, fiind ideale pentru crearea filetelor precise pe diverse materiale (metale, plastic)

Variantele HSS-G (rectificate) oferă precizie sporită, în timp ce HSS-E (cu cobalt) sau variantele HSS-M2/M42 sunt folosite pentru duritate și mai mare, fiind preferate în prelucrări dificile

1. Găurirea Străpunsă (Through-Hole)

Este procesul în care burghiul trece complet prin piesa de prelucrat, creând o deschidere care comunică între cele două fețe opuse ale materialului.

Caracteristică: Gaura are o ieșire vizibilă pe partea cealaltă.

2. Găurirea Înfundată (Blind Hole)

Este procesul în care burghiul pătrunde doar până la o anumită adâncime stabilită, fără a ieși prin partea opusă a piesei.

Caracteristică: Gaura are un "fund" (de regulă conic, datorită vârfului burghiului).

Clasa de rezistenta 900 N/mm²

Indică limita maximă de rezistență la tracțiune a materialului pe care tarodul îl poate prelucra în siguranță, fără a se rupe sau a se uza prematur

Directie filetare - Dreapta

Tarozi conform DIN 5157

Sunt un tip de scule pentru filetare manuală, folosite pentru a crea filet interior (pe filetul de gaz BSP - British Standard Pipe) în găuri, de obicei din oțel-rapid (HSS-G), vândute în seturi de două piese (un "prim" și un "fin") pentru a finaliza filetul pas cu pas

Filierele conform DIN 5158

Sunt scule pentru realizarea filetului exterior pe țevi, în special pentru filet de gaz (Whitworth) standardizat, folosite la filetarea țevilor din oțel (inclusiv aliate, fontă, metale neferoase), acționând manual sau cu mașini-unelte pentru a crea filet pe dreapta, esențiale în instalații sanitare și de gaz

D – diametru nominal

D2 – diametrul cozii

D3 – diametrul gâtului

D4 – diametrul vârfului

D5 – diametrul pânzei

L1 – lungimea totală

L2 – lungimea filetului

L3 – lungimea gâtului

L4 – lungimea prinderii

P – pasul filetului

a – prindere

m – lățimea de contact

n – lățimea canelurii

α – unghi de degajare

γ – unghi de așezare

α1 – unghiul flancurilor filetului

Tarod de degroșare (nr. 1)

Filet de intrare cu 6-8 spire

La tarodul pentru filetare manuală este valabil faptul că după două rotiri ale tarodului trebuie realizată un sfert de rotaţie înapoi pentru a rupe şpanul

Astfel încărcarea pe tarod scade.

Tarod intermediar (nr. 2)

Filet de intrare cu 4-5 spire

Tarod de finisare (nr. 3)

Filet de intrare cu 2-3 spire

Filetarea se face cu un singur tarod

Pentru filetarea pe mașină trebuie aleasă în mod corespunzător turația corectă

Ei pot fi utilizați și ca tarozi de mână

Fabricate din oțel de înaltă calitate

Cr Ni, inserțiile V-COIL asigură un filet interior de înaltă calitate care rezistă la temperatură ridicată și coroziune
