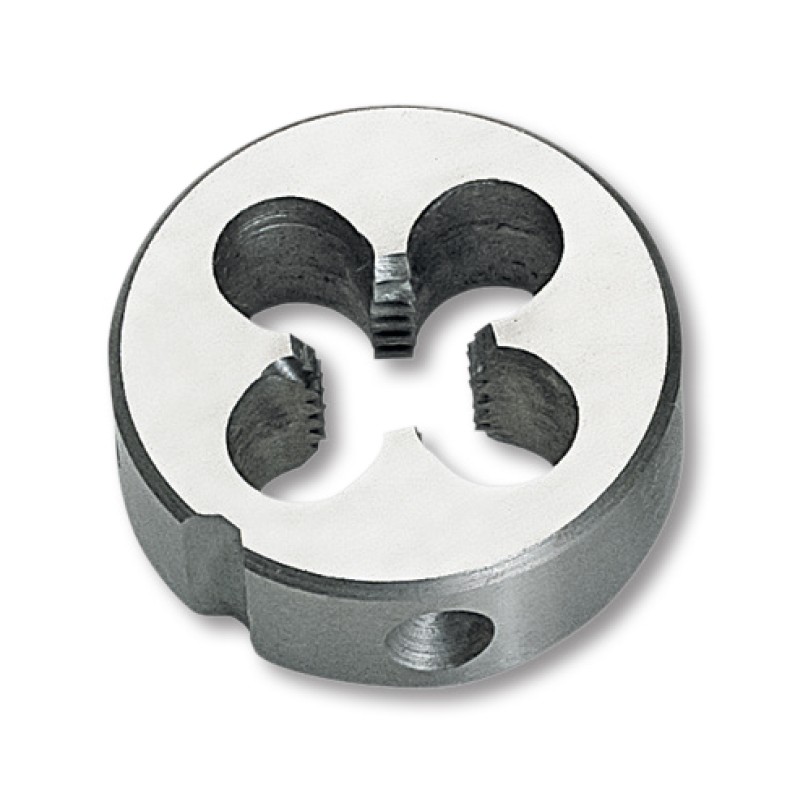

Filiere forma B, filet fin BSF, DIN 223, directie filetare pe dreapta, DIN EN 22568, Volkel

Cod articol: US19.03.109A

De la 57,64 lei
Cu TVA

Forma filiera: B

Material: HSS

Tip filet: BSF

Pentru mai multe informatii apasati pe " "

Pentru o vizibilitate mai buna pe mobil, rotiti telefonul

Vezi variante
Descriere

Filtreaza variantele:

Reseteaza filtrele

Filiere forma B, filet fin BSF, DIN 223, directie filetare pe dreapta, DIN EN 22568, Volkel


APLICATII

materiale neabrazive până la 800 N/mm²

oțel nealiat și slab aliat



INFO

  Orificiu de degajare

  Filet de intrare

  Parte de intrare

D – diametru exterior

E – grosimea filierei

a – latimea de contact

b – orificiu pentru surubul de fixare al suportului de filiera

α – unghi de degajare

β – unghi de contact

γ – unghi de asezare




CARACTERISTICI

Filet fin standard britanic BS 84

APLICATII

materiale neabrazive până la 800 N/mm²

oțel nealiat și slab aliat

DIN 223

Clasa de rezistenta 800 N/mm² (HSS)

Toleranta 6g

Directie filetare: Dreapta



DIAMETRE EXTERIOARE RECOMANDATE PENTRU FILETARE CU FILIERE

   FILET FIN STANDARD BRITANIC BS 84
BSF Ø mm
BSF 3/16 6.16
BSF 1/4 6.25
BSF 5/16 7.82
BSF 3/8 9.39
BSF 7/16 10.97
BSF 1/2 12.54
BSF 9/16 14.12
BSF 5/8 15.71
BSF 3/4 18.85
BSF 7/8 22.02
BSF 1 25.17

Fisa tehnica

BRAND
VOLKEL
COD ARTICOL
US19.03.109A
Material
HSS
DIN
223
Forma
B
Directie filetare
Dreapta
