Set de filiere forma B, HSS, directie filetare stanga, set 7 + 5 piese, ISO DIN 13, DIN 223, Volkel

Cod articol: VL.49598

593,71 lei
Cu TVA

Filiere forma B

DIN 223

Filet metric

Material HSS

Pentru mai multe informatii apasati pe " "

Pentru o vizibilitate mai buna pe mobil, rotiti telefonul

Cantitate
In Stoc Furnizor

Acest produs nu se află în stocul nostru intern, însă poate fi adus la COMANDA SPECIALA din rețeaua de furnizori. Termenul de livrare poate varia în funcție de disponibilitatea produsului și timpul de aprovizionare al partenerului. contacteaza agentul sau departamentul Vanzari Rocast pentru mai multe detalii.

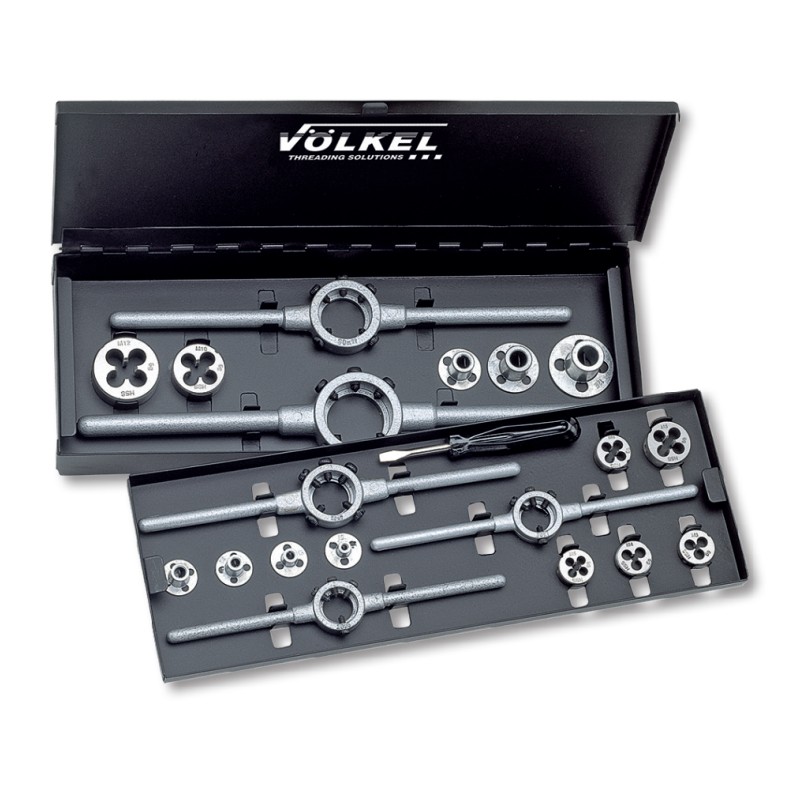

Set de filiere forma B, HSS, directie filetare pe stanga, set 7 + 5 piese, ISO DIN 13, DIN 223, VOLKEL


APLICATII

materiale neabrazive până la 800 N/mm²

oțel nealiat și slab aliat

COMPONENTA

7 filiere forma B: M3 - M4 - M5 - M6 - M8 - M10 - M12

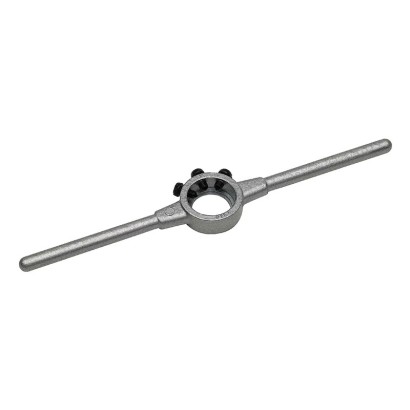

5 suporti de filiera: 20 x 5; 20 x 7; 25 x 9; 30 x 11; 38 x 14

INFO

  Orificiu de degajare

  Filet de intrare

  Parte de intrare

D – diametru exterior

E – grosimea filierei

a – latimea de contact

b – orificiu pentru surubul de fixare al suportului de filiera

α – unghi de degajare

β – unghi de contact

γ – unghi de asezare




CARACTERISTICI

Filet metric DIN ISO 13

APLICATII

materiale neabrazive până la 800 N/mm²

oțel nealiat și slab aliat

DIN 223

Clasa de rezistenta 800 N/mm²

Directie Filetare: Dreapta



DIAMETRE EXTERIOARE RECOMANDATE PENTRU FILETARE CU FILIERE

   FILET METRIC DIN ISO 13
M x p Ø mm M x p Ø mm
M 1 x  0.25 0.97 M  7   x   1 6.88
M 1.1 x  0.25 1.07 M   8   x   1.25 7.87
M 1.2 x  0.25 1.17 M   9   x   1.25 8.87
M 1.4 x  0.3 1.36 M 10   x   1.5 9.85
M 1.6 x  0.35 1.54 M 11   x   1.5 10.85
M (1.7) x 0.35 1.64 M 12   x   1.75 11.83
M 1.8 x 0.35 1.74 M 14   x   2 13.82
M 2 x 0.4 1.93 M 16   x   2 15.82
M 2.2 x 0.45 2.13 M 18   x   2.5 17.79
M (2.3) x 0.4 2.23 M 20   x   2.5 19.79
M 2.5 x 0.45 2.43 M 22   x   2.5 21.79
M (2.6) x 0.45 2.53 M 24   x   3 23.77
M 3 x 0.5 2.92 M 27   x   3 26.77
M 3 x 0.6 2.91 M 30   x   3.5 29.73
M 3.5 x 0.6 3.41 M 33   x   3.5 32.73
M 3.5 x 0.75 3.41 M 36   x   4 35.70
M 4 x 0.7 3.91 M 39   x   4 38.70
M 4 x  0.75 3.91 M 39   x   4 41.69
M 4.5 x  0.75 4.41 M 45   x   4.5 41.69
M 5 x  0.8 4.90 M 48   x   5 47.66
M 5 x  0.9 4.89 M 52   x   5 51.66
M 6 x  1 5.88
VL.49598

Fisa tehnica

BRAND
VOLKEL
COD ARTICOL
VL.49598
Material
HSS-E
DIN
223
Tip filet
Metric
Forma
B
Numar piese
7 + 5
Directie filetare
Stanga
