Set de filiere forma B, HSS, directie filetare dreapta, set 7 piese, ISO DIN 13, DIN 223, Volkel

Cod articol: VL.49521

382,09 lei
Cu TVA

Filiere forma B

DIN 223

Filet metric

Pentru mai multe informatii apasati pe " "

Pentru o vizibilitate mai buna pe mobil, rotiti telefonul

Cantitate
In Stoc Furnizor

Acest produs nu se află în stocul nostru intern, însă poate fi adus la COMANDA SPECIALA din rețeaua de furnizori. Termenul de livrare poate varia în funcție de disponibilitatea produsului și timpul de aprovizionare al partenerului. contacteaza agentul sau departamentul Vanzari Rocast pentru mai multe detalii.

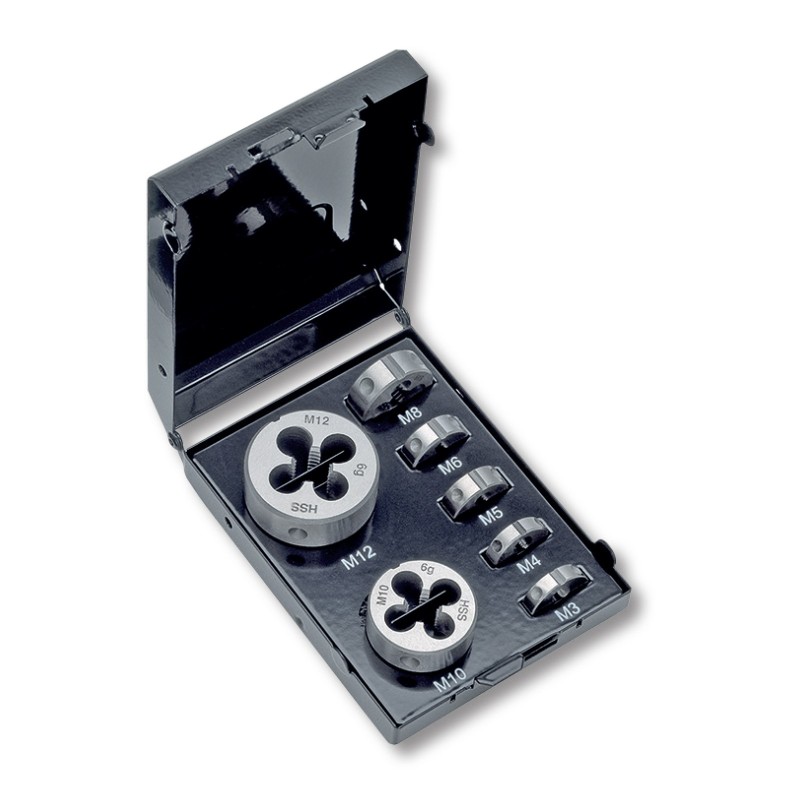

Set de filiere forma B, HSS, filetare pe dreapta, set 7 piese, ISO DIN 13, DIN 223, Volkel


APLICATII

materiale neabrazive până la 800 N/mm²

oțel nealiat și slab aliat



COMPONENTA

7 filiere forma "B": M3 - M4 - M5- M6 - M8 - M10 - M12



INFO

  Orificiu de degajare

  Filet de intrare

  Parte de intrare

D – diametru exterior

E – grosimea filierei

a – latimea de contact

b – orificiu pentru surubul de fixare al suportului de filiera

α – unghi de degajare

β – unghi de contact

γ – unghi de asezare




CARACTERISTICI

Filet metric DIN ISO 13

APLICATII

materiale neabrazive până la 800 N/mm²

oțel nealiat și slab aliat

materiale neabrazive până la 800 N/mm²

oțel nealiat și slab aliat

Directie Filetare: Dreapta

DIN 223



DIAMETRE EXTERIOARE RECOMANDATE PENTRU FILETARE CU FILIERE

   FILET METRIC DIN ISO 13
M x p Ø mm M x p Ø mm
M 1 x  0.25 0.97 M  7   x   1 6.88
M 1.1 x  0.25 1.07 M   8   x   1.25 7.87
M 1.2 x  0.25 1.17 M   9   x   1.25 8.87
M 1.4 x  0.3 1.36 M 10   x   1.5 9.85
M 1.6 x  0.35 1.54 M 11   x   1.5 10.85
M (1.7) x 0.35 1.64 M 12   x   1.75 11.83
M 1.8 x 0.35 1.74 M 14   x   2 13.82
M 2 x 0.4 1.93 M 16   x   2 15.82
M 2.2 x 0.45 2.13 M 18   x   2.5 17.79
M (2.3) x 0.4 2.23 M 20   x   2.5 19.79
M 2.5 x 0.45 2.43 M 22   x   2.5 21.79
M (2.6) x 0.45 2.53 M 24   x   3 23.77
M 3 x 0.5 2.92 M 27   x   3 26.77
M 3 x 0.6 2.91 M 30   x   3.5 29.73
M 3.5 x 0.6 3.41 M 33   x   3.5 32.73
M 3.5 x 0.75 3.41 M 36   x   4 35.70
M 4 x 0.7 3.91 M 39   x   4 38.70
M 4 x  0.75 3.91 M 39   x   4 41.69
M 4.5 x  0.75 4.41 M 45   x   4.5 41.69
M 5 x  0.8 4.90 M 48   x   5 47.66
M 5 x  0.9 4.89 M 52   x   5 51.66
M 6 x  1 5.88
VL.49521

Fisa tehnica

BRAND
VOLKEL
COD ARTICOL
VL.49521
Material
HSS-E
DIN
223
Tip filet
Metric
Forma
B
Numar piese
7
Directie filetare
Dreapta
