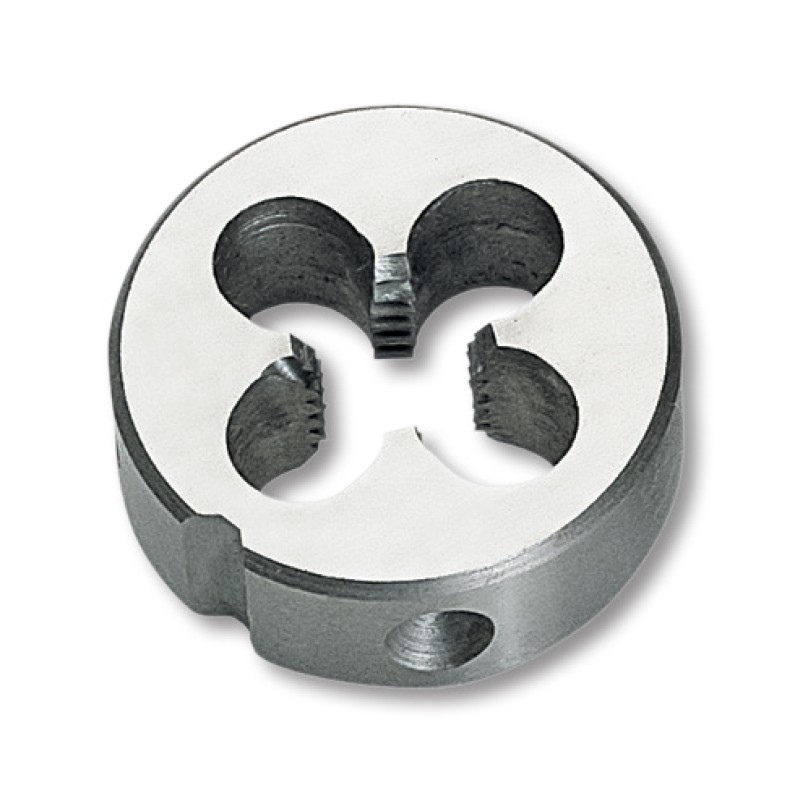

Filiere forma B, filet metric fin ISO DIN 13, directie filetare pe dreapta, DIN 223, DIN EN 22568, VOLKEL

Cod articol: US19.03.107A

De la 74,58 lei
Cu TVA

Tip filet: Metric fin

DIN 223

Directie filetare pe dreapta

Pentru mai multe informatii apasati pe " "

Pentru o vizibilitate mai buna pe mobil, rotiti telefonul

Vezi variante
Descriere

Filtreaza variantele:

Reseteaza filtrele

Filiere forma B, filet metric fin ISO DIN 13, directie filetare pe dreapta, DIN 223, DIN EN 22568, VOLKEL


APLICATII

materiale abrazive până la 800 N/mm²

oțel nealiat și slab aliat


INFO

  Orificiu de degajare

  Filet de intrare

  Parte de intrare

D – diametru exterior

E – grosimea filierei

a – latimea de contact

b – orificiu pentru surubul de fixare al suportului de filiera

α – unghi de degajare

β – unghi de contact

γ – unghi de asezare




CARACTERISTICI

Filet metric fin DIN ISO 13

APLICATII

materiale neabrazive până la 800 N/mm²

oțel nealiat și slab aliat

DIN 223

Clasa de rezistenta 800 N/mm²

Toleranta 6g

Directie Filetare: Dreapta



DIAMETRE EXTERIOARE RECOMANDATE PENTRU FILETARE CU FILIERE

   FILET METRIC FIN DIN ISO 13
Mf x p Ø mm Mf x p Ø mm Mf x p Ø mm Mf x p Ø mm
Mf   3 x 0.35 2.94 Mf 13 x 1.5 12.85 Mf 25 x 1.0 24.88 Mf 39 x 2.0 38.82
Mf   3.5 x 0.35 3.44 Mf 13 x 1.75 12.83 Mf 25 x 1.5 24.85 Mf 39 x 3.0 38.76
Mf   4 x 0.35 3.94 Mf 14 x 1.0 13.88 Mf 26 x 1.0 25.88 Mf 40 x 1.5 39.85
Mf   4 x 0.5 3.93 Mf 14 x 1.25 13.86 Mf 26 x 1.5 25.85 Mf 40 x 2.0 39.82
Mf   5 x 0.5 4.93 Mf 14 x 1.5 13.85 Mf 27 x 1.0 26.88 Mf 40 x 3.0 39.76
Mf   6 x 0.5 5.93 Mf 15 x 1.0 14.88 Mf 27 x 1.5 26.85 Mf 42 x 1.5 41.85
Mf   6 x 0.75 5.90 Mf 15 x 1.5 14.85 Mf 27 x 2.0 26.82 Mf 42 x 2.0 41.82
Mf   7 x 0.75 6.90 Mf 15 x 2.0 14.82 Mf 28 x 1.5 27.85 Mf 42 x 3.0 41.76
Mf   8 x 0.5 7.93 Mf 16 x 1.0 15.88 Mf 28 x 2.0 27.82 Mf 45 x 1.5 44.85
Mf   8 x 0.75 7.90 Mf 16 x 1.5 15.85 Mf 30 x 1.0 29.88 Mf 45 x 2.0 44.82
Mf   8 x 1.0 7.83 Mf 18 x 1.0 17.88 Mf 30 x 1.5 29.85 Mf 45 x 3.0 44.76
Mf   9 x 1.0 8.88 Mf 18 x 1.5 17.85 Mf 30 x 2.0 29.82 Mf 48 x 1.5 47.85
Mf 10 x 0.5 9.93 Mf 18 x 2.0 17.82 Mf 32 x 1.5 31.85 Mf 48 x 2.0 47.82
Mf 10 x 0.75 9.90 Mf 20 x 1.0 19.88 Mf 33 x 1.5 32.85 Mf 48 x 3.0 47.46
Mf 10 x 1.0 9.88 Mf 20 x 1.5 19.85 Mf 33 x 2.0 32.82 Mf 50 x 1.5 49.85
Mf 10 x 1.25 9.86 Mf 20 x 2.0 19.82 Mf 34 x 1.5 33.85 Mf 50 x 2.0 49.82
Mf 11 x 1.0 10.88 Mf 22 x 1.0 21.88 Mf 35 x 1.5 34.85 Mf 50 x 3.0 49.76
Mf 12 x 0.75 11.90 Mf 22 x 1.5 21.85 Mf 36 x 1.5 35.85 Mf 52 x 1.5 51.85
Mf 12 x 1.0 11.88 Mf 22 x 2.0 21.82 Mf 36 x 2.0 35.82 Mf 52 x 2.0 51.82
Mf 12 x 1.25 11.86 Mf 24 x 1.0 23.88 Mf 36 x 3.0 35.76 Mf 52 x 3.0 51.76
Mf 12 x 1.5 11.85 Mf 24 x 1.5 23.85 Mf 38 x 1.5 37.85
Mf 13 x 1.0 12.88 Mf 24 x 2.0 22.82 Mf 39 x 1.5 38.85

Fisa tehnica

BRAND
VOLKEL
COD ARTICOL
US19.03.107A
Material
HSS-E
DIN
223
Directie filetare
Dreapta
