  • Filiere hexagonale, filet metric fin, directie filetare pe dreapta, ISO DIN 13, DIN 382, Volkel

Filiere hexagonale, filet metric fin, directie filetare pe dreapta, ISO DIN 13, DIN 382, Volkel

Cod articol: US19.03.110C

De la 107,52 lei
Cu TVA

Tip filet: metric fin

Material: HSS

DIN 382

Pentru mai multe informatii apasati pe " "

Pentru o vizibilitate mai buna pe mobil, rotiti telefonul

Vezi variante
Descriere

Filtreaza variantele:

Reseteaza filtrele

Filiere hexagonale, filet metric fin, directie filetare pe dreapta, ISO DIN 13, DIN 382, Volkel


APLICATII

materiale neabrazive până la 800 N/mm²

oțel nealiat și slab aliat



INFO

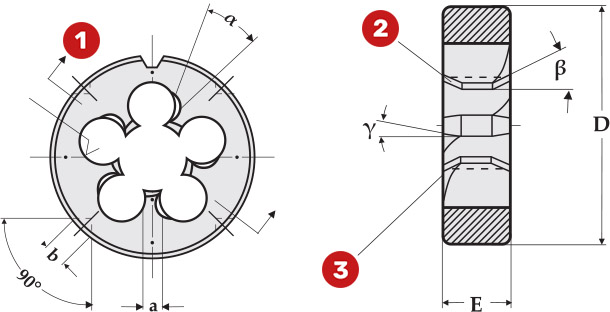

  Orificiu de degajare

  Filet de intrare

  Parte de intrare

D – diametru exterior

E – grosimea filierei

a – latimea de contact

b – orificiu pentru surubul de fixare al suportului de filiera

α – unghi de degajare

β – unghi de contact

γ – unghi de asezare

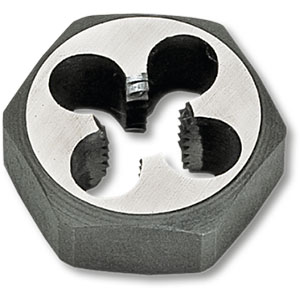

   FILIERA HEXAGONALA


Utilizare în locuri greu accesibile (acolo unde nu este suficient spațiu pentru suportul pentru filieră)

Rotația se poate efectua cu ajutorul unei chei fixe




CARACTERISTICI

Filet metric DIN ISO 13

APLICATII

materiale neabrazive până la 800 N/mm²

oțel nealiat și slab aliat

DIN 223

Clasa de rezistenta 800 N/mm² (HSS)

Toleranta 6g

Directie filetare: Dreapta




DIAMETRE EXTERIOARE RECOMANDATE PENTRU FILETARE CU FILIERE

   FILET METRIC DIN ISO 13
M x p Ø mm M x p Ø mm
M 1 x  0.25 0.97 M  7   x   1 6.88
M 1.1 x  0.25 1.07 M   8   x   1.25 7.87
M 1.2 x  0.25 1.17 M   9   x   1.25 8.87
M 1.4 x  0.3 1.36 M 10   x   1.5 9.85
M 1.6 x  0.35 1.54 M 11   x   1.5 10.85
M (1.7) x 0.35 1.64 M 12   x   1.75 11.83
M 1.8 x 0.35 1.74 M 14   x   2 13.82
M 2 x 0.4 1.93 M 16   x   2 15.82
M 2.2 x 0.45 2.13 M 18   x   2.5 17.79
M (2.3) x 0.4 2.23 M 20   x   2.5 19.79
M 2.5 x 0.45 2.43 M 22   x   2.5 21.79
M (2.6) x 0.45 2.53 M 24   x   3 23.77
M 3 x 0.5 2.92 M 27   x   3 26.77
M 3 x 0.6 2.91 M 30   x   3.5 29.73
M 3.5 x 0.6 3.41 M 33   x   3.5 32.73
M 3.5 x 0.75 3.41 M 36   x   4 35.70
M 4 x 0.7 3.91 M 39   x   4 38.70
M 4 x  0.75 3.91 M 39   x   4 41.69
M 4.5 x  0.75 4.41 M 45   x   4.5 41.69
M 5 x  0.8 4.90 M 48   x   5 47.66
M 5 x  0.9 4.89 M 52   x   5 51.66
M 6 x  1 5.88

Fisa tehnica

BRAND
VOLKEL
COD ARTICOL
US19.03.110C
Material
HSS
DIN
382
Directie filetare
Dreapta
