  • Surub torbant cu piulita DIN 603, Rocast

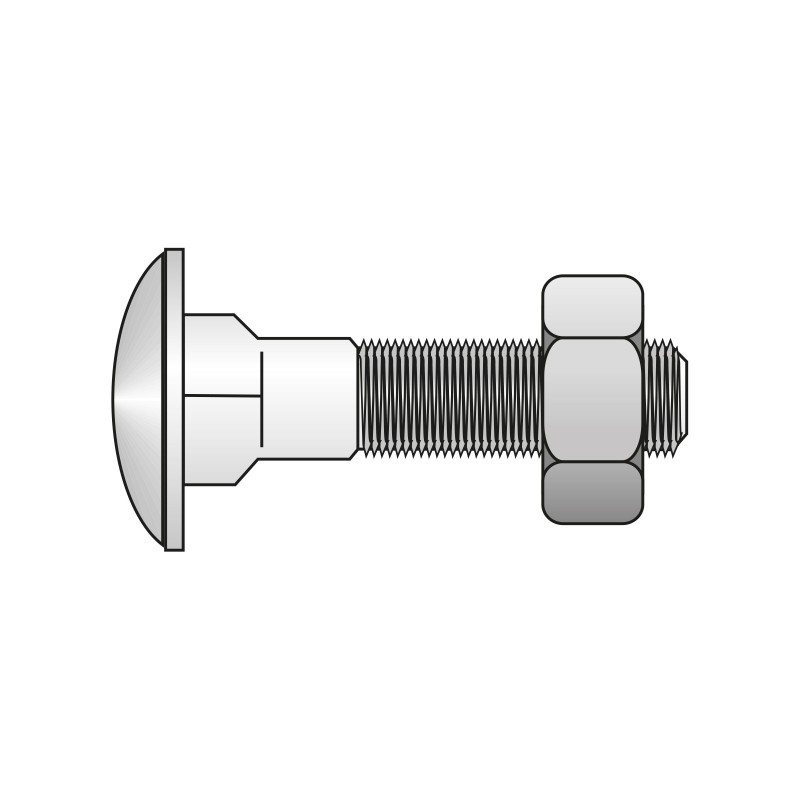

Surub torbant cu piulita DIN 603, Rocast

De la 21,24 lei
Cu TVA

Material: Inox A2 / Otel / Otel grupa 8.8

Acoperire: Zincat

ISO: 3266 / 8677

Pentru mai multe informatii apasati pe " "

Vezi variante
Descriere

Filtreaza variantele:

Reseteaza filtrele

Surub torbant cu piulita DIN 603, Rocast

Material: Inox A2 / Otel / Otel grupa 8.8

Acoperire: Zincat

ISO: 3266 / 8677

DIN 603 - Toate valorile sunt exprimate in "mm"

Filet d M5 M6 M8 M10 M12 M16 M20
P 0,8 1 1,25 1,5 1,75 2 2,5
b l < 125mm 16 18 22 26 30 38 46
125 < l < 200mm 22 24 28 32 36 44 52
l > 200mm - - 41 45 49 57 65
dk max. 13,55 16,55 20,65 24,65 30,65 38,8 46,8
min. 12,45 15,45 19,35 23,35 29,35 37,2 45,2
ds max. 5 6 8 10 12 16 20
min. 4,52 5,52 7,42 9,42 11,3 15,3 19,16
f max. 4,1 4,6 5,6 6,6 8,75 12,9 15,9
min. 2,9 3,4 4,4 5,4 7,25 11,1 14,1
k max. 3,3 3,88 4,88 5,38 6,95 8,95 11,05
min. 2,7 3,12 4,12 4,62 6,05 8,05 9,95
r1 approx. 10,7 12,6 16 19,2 24,1 29,3 33,9
r2 max. 0,5 0,5 0,5 0,5 1 1 1
r3 max. 0,75 0,9 1,2 1,5 1,8 2,4 3
v max. 5,48 6,48 8,58 10,58 12,7 16,7 20,84
min. 4,52 5,52 7,42 9,42 11,3 15,3 19,16

Fisa tehnica

COD ARTICOL
OA19.01.014A
BRAND
Rocast
Forma cap surub
Torbant
Tip Pas
Normal
DIN
603
Tip filet
Filet metric
ISO
8677
